Чи знали ви, що неправильно встановлене заземлення може бути гіршим за його відсутність? Уявіть: ви відчуваєте легке поколювання, торкаючись корпусу пральної машини. Здається, дрібниця. Але це сигнал. Це може означати, що струм шукає шлях. Шлях, який ви необачно йому надали. Я, Олег Новосад, з досвідом понад 12 років у сфері ремонту та модернізації, бачив такі “дрібниці” не раз. І ціна помилки може бути надто високою.
Коли контур стає пасткою
Монтаж заземлення приватного будинку 2026 року вимагає точності. Архітектори малюють плани. Підрядники обіцяють швидкість. Але інженерні системи мають свої закони. Навіть найкрасивіший будинок потребує надійної електричної безпеки. Саморобні конструкції часто приховують ризики. Якість зварювальних робіт, вибір матеріалів, глибина траншеї – все це впливає на результат. Нехтування деталями призводить до неефективності. Або, ще гірше, до небезпечних ситуацій.
Поширений підхід – зробити “як у сусіда”. Але кожна ділянка має свої особливості. Тип ґрунту, рівень вологи, склад металевих елементів – все це грає роль. Якщо електроди іржавіють, або зварювальний шов погано виконаний, система не працюватиме належним чином. Це не просто незручність. Це пряма загроза життю. Електричний струм не пробачає помилок. Він шукає найлегший шлях. Якщо цей шлях веде до вас, наслідки можуть бути фатальними.
Земляні роботи: основа безпеки
Перш ніж говорити про монтаж, варто розібратися з підготовкою. Це фундамент вашої безпеки. Вибираємо місце для заземлювального пристрою. Найчастіше це ділянка біля будинку. Важливо, щоб ґрунт був вологим.

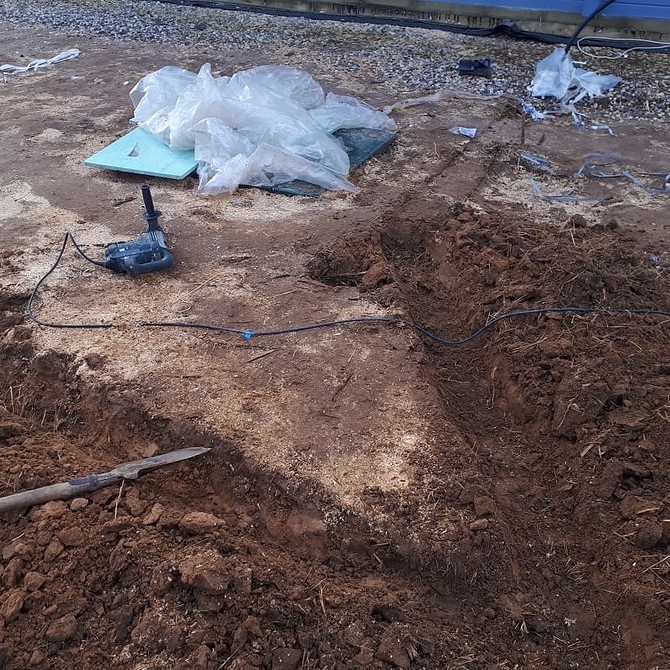

Потім розмічаємо. Класична схема – трикутник. Його вершини – це точки установки вертикальних електродів. Від однієї з вершин до будинку копаємо траншею. Глибина має значення. Зазвичай це 50-70 сантиметрів. Це дозволяє електродам досягти глибших, більш вологих шарів ґрунту. Ця глибина також захищає систему від висихання влітку. А це критично для ефективності.
Установка електродів: глибина має значення

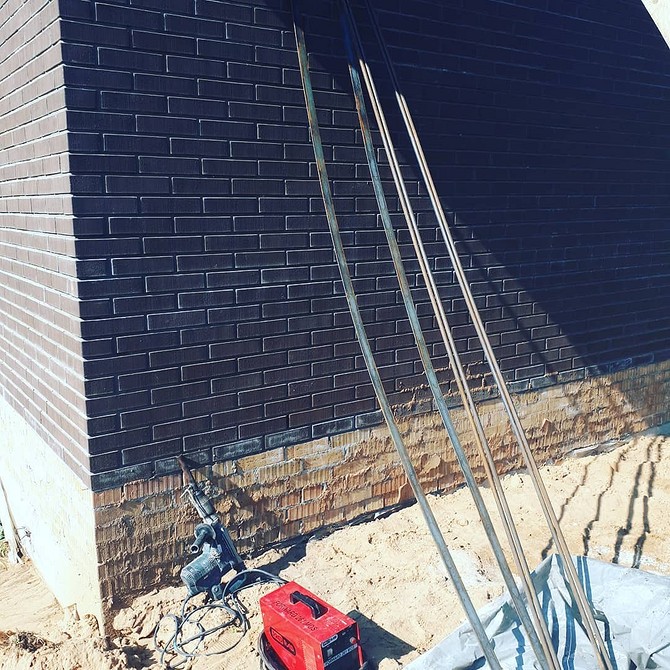

Електроди – це “коріння” вашої системи заземлення. Вони можуть бути у вигляді металевих прутів, кутків або труб. Часто використовують сталеві вироби. Довжина кожного елемента – приблизно 2-3 метри. Краї можна загострити. Це полегшить їх забивання в ґрунт.

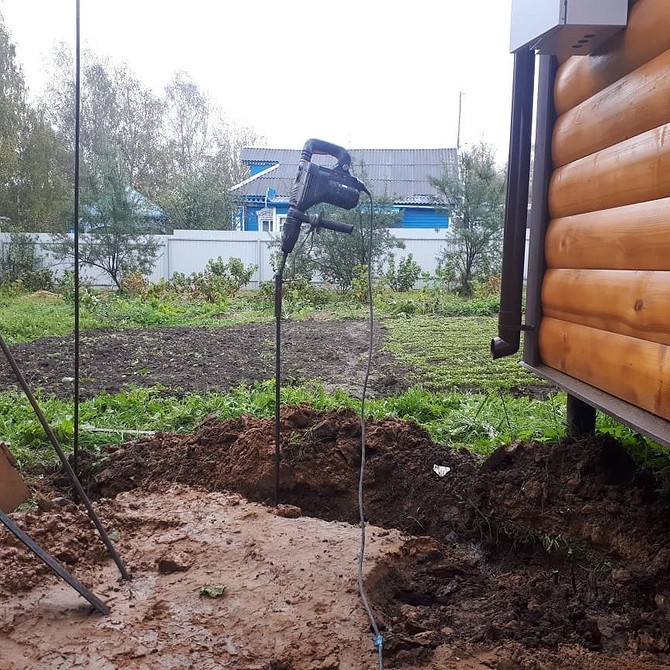

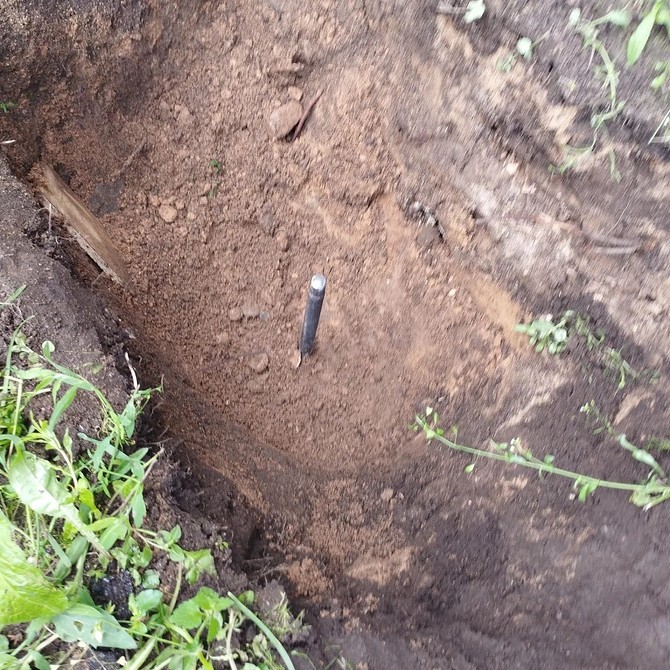

Але є важливий нюанс. Забивати електроди потрібно безпосередньо у ґрунт. Жодних ям, які потім засипаються землею. Максимальний контакт з ґрунтом – це запорука низького опору. Верхній край кожного електрода має виступати над землею на 10-20 сантиметрів. Це точка для подальшого з’єднання.
На практиці я бачив, як майстри намагаються “спростити” процес. Копають яму, ставлять куточок, засипають. Це суттєво зменшує площу контакту. І, відповідно, ефективність системи. Ніколи не копайте ями. Тільки пряме забивання. Використання вібраційного молота значно прискорює процес.
Збір контуру: зварювання чи різьба?

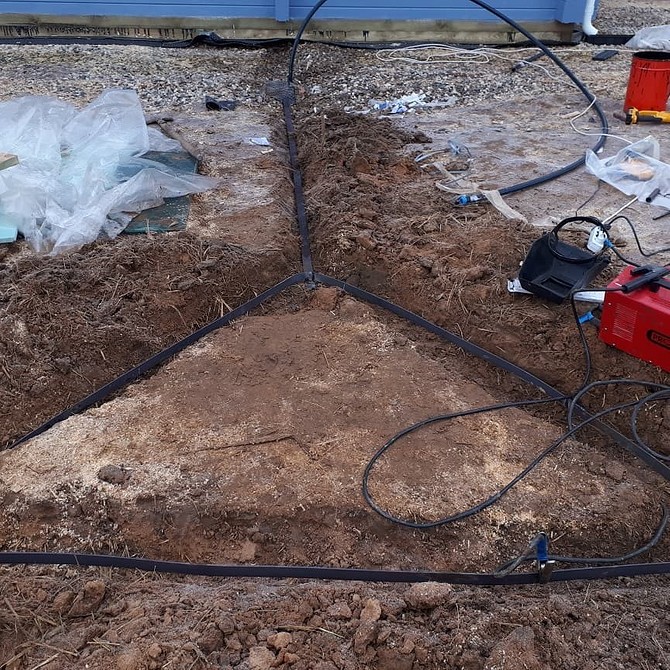

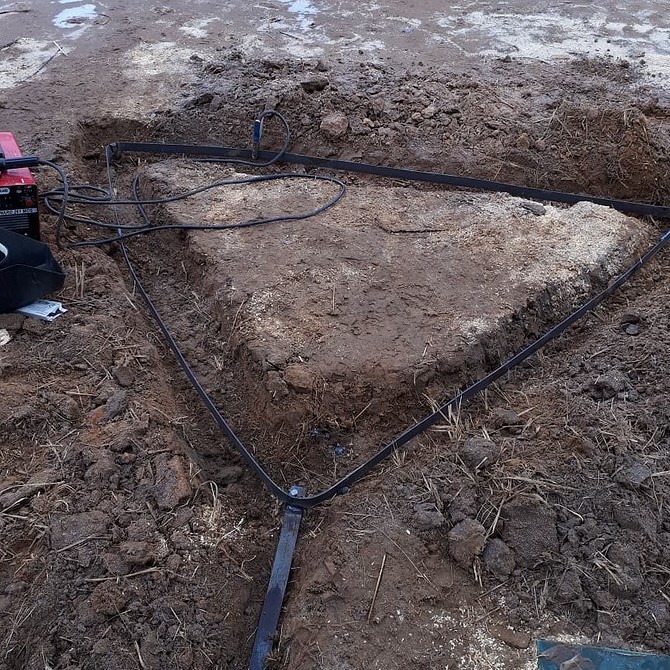

Після установки вертикальних електродів їх з’єднують горизонтальними. Зазвичай це металева смуга. Вона приварюється до верхніх кінців вертикальних прутів. Виходить замкнутий контур. Одну смугу ведуть від найближчої вершини трикутника до будинку.
Зварювальні роботи – це ключовий етап. Шви мають бути міцними. Бездоганними. Адже від них залежить надійність з’єднання. Після зварювання шви обов’язково захищають від корозії. Використовують бітумні мастики, спеціальні грунтовки. Цей захист продовжує термін служби системи.
Засипаємо траншею. Землю бажано зволожити. Це покращить контакт. Важливо пам’ятати про типові помилки. Погано очищені поверхні металу перед зварюванням. Недостатнє прогрівання. Все це призводить до “холодних” швів. Вони з часом руйнуються.
Підключення та перевірка: фінальний акорд

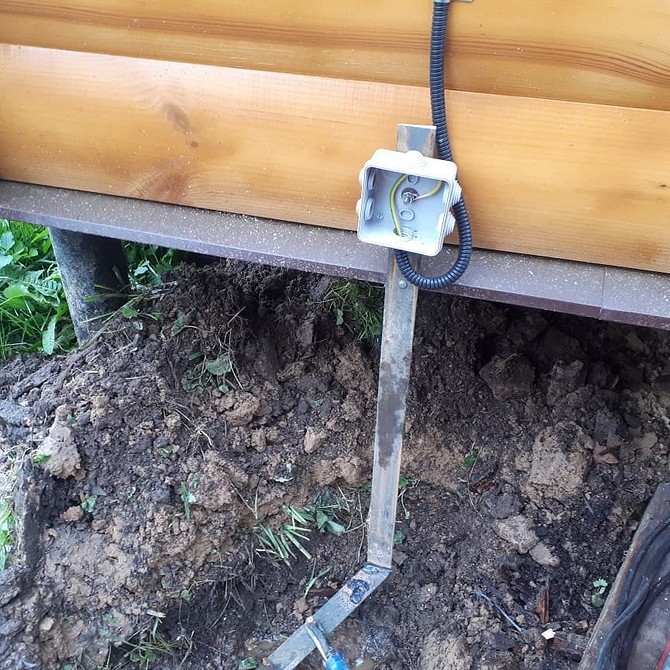

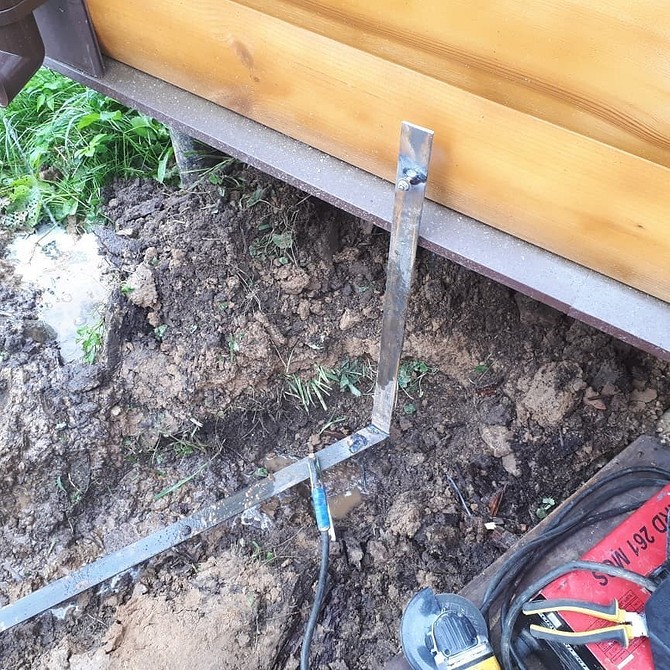

Горизонтальну смугу, що веде до будинку, підводять до цоколя. Тут вона з’єднується із заземлювальним провідником. Йде він від головної шини заземлення в електрощитку. Використовують болтові з’єднання.
Перевірка – це не рекомендація. Це необхідність. Викликати спеціалізовану електролабораторію – найкращий варіант. Вони проведуть виміри опору. Нададуть офіційний документ. Але не завжди це можливо.

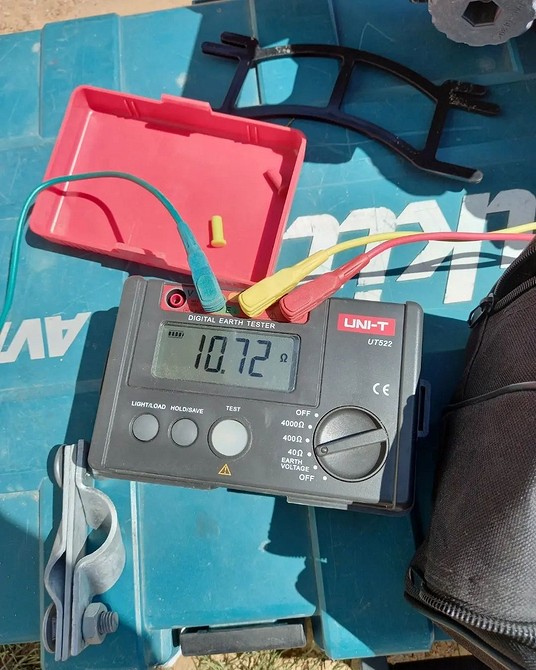

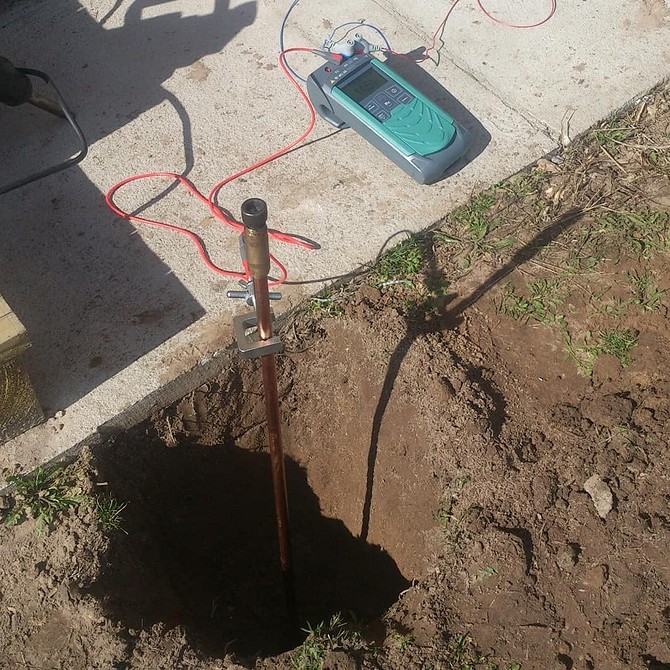

Існують прилади для самостійної перевірки. Хоча вони вже не сучасні, М-416 чи МС-08 досі служать. Простий тест з лампочкою на 100 Вт також дасть уявлення. Підключіть фазу до одного контакту, заземлення – до іншого. Яскраве світло – добре. Тьмяне – контакт слабкий. Не горить – є проблема.
Альтернативні рішення: готовий комплект
Не всі хочуть займатися самостійним монтажем. Тут на допомогу приходять готові комплекти заземлення. Їхня головна перевага – простота встановлення. Не потрібні зварювальні роботи. Використовують різьбові з’єднання.
Такі комплекти часто мають гальванічне покриття. Це мідь. Вона захищає метал від корозії. І це не впливає на електропровідність. Вони служать довше. І їх монтаж швидший.
Зазвичай, комплект складається з декількох електродів. Їх вкручують один в одного. Це дозволяє отримати потрібну глибину. Потім до них приєднують заземлювальну шину. Все це відбувається за допомогою спеціальних муфт.
Порівняння: Саморобний контур vs. Готовий комплект
| Критерій | Саморобний контур | Готовий комплект |
|---|---|---|
| Складність монтажу | Потребує навичок зварювання. Час: 1-2 дні. | Простий монтаж, без зварки. Час: 2-4 години. |
| Необхідні інструменти | Зварювальний апарат, кутова шліфувальна машина (болгарка), молоток/відбійний інструмент. | Молоток/відбійний інструмент, ключ для муфт. |
| Вартість матеріалів | Металевий кутник/труба, смуга, електроди. Від 1500 до 4000 грн. | Комплект з оцинкованої сталі або міді. Від 2500 до 6000 грн. |
| Довговічність | Залежить від якості матеріалів та зварювання. 15-25 років. | Висока стійкість до корозії. 30+ років. |
| Ефективність | Потребує точного розрахунку та правильного монтажу. | Гарантована виробником при дотриманні інструкції. |
Практичні поради від Олега Новосада
Регулярно перевіряйте стан вашої системи заземлення. Ідеально – раз на 12 років. Це допоможе уникнути проблем з корозією металу та руйнуванням зварних швів. Не чекайте, поки щось станеться.
Якщо ви вирішили встановити заземлення самостійно, не економте на матеріалах. Використовуйте якісну сталь, перевірені електроди. Важливо, щоб усі з’єднання були надійними. Це ваша безпека.
Ніколи не використовуйте для заземлення труби з водопроводу або газопроводу. Це категорично заборонено! Ці системи не призначені для цього. Це може призвести до непередбачуваних наслідків. Зокрема, до ураження струмом інших мешканців будинку або сусідів.
Згідно з ДБН В.2.5-27:2023 “Електротехнічні пристрої”, опір заземлювальної системи в житлових будинках не повинен перевищувати 4 Ом. В умовах поганих ґрунтів (наприклад, піщаних) досягти такого показника може бути складно. Це робить важливим правильний вибір довжини та кількості електродів.
Під час монтажу заземлення приватного будинку 2026 року, враховуйте сезонні зміни вологості ґрунту. Найкращий час для вимірювання опору – весна або осінь. Коли ґрунт максимально вологий. Взимку чи спекотним літом опір може бути вищим. Це може спотворити результати перевірки.
Чи варто ризикувати?
Самостійний монтаж заземлення – це завжди ризик. Особливо, якщо ви не маєте досвіду. Інженерні системи – це не гра. Це питання вашої безпеки та безпеки ваших близьких. Професійний монтаж забезпечує надійність. Він відповідає всім нормам. Так, це коштує грошей. Але хіба можна оцінити в грошах спокій?
Я бачив наслідки економії. І це завжди дорого. Обирайте правильний підхід. Звертайтеся до фахівців. Ваша безпека – це пріоритет.
