# Зроби сам заземлення: покрокова інструкція з монтажу системи заземлення
Чи знали ви, що найпростіший спосіб захистити ваш будинок від стрибків напруги та ударів блискавки вимагає лише кілька простих металевих елементів та трохи фізичної праці? Багато хто думає, що монтаж заземлення — це складна інженерна задача. Але насправді, це цілком реальна справа для господаря. Особливо, коли ми знаємо, як це робити правильно, згідно з українськими нормами.
Вибір місця для контуру заземлення
Правильне розташування заземлювального контуру — це половина успіху. Головне правило: місце має бути недоступним для людей та тварин. Коли система заземлення працює, вона відводить надлишкову електричну енергію в ґрунт. У цей момент зона навколо контуру стає небезпечною. Тут може бути висока напруга. Тому розміщуйте контур подалі від стежок, дитячих майданчиків чи зон відпочинку.
Ідеальне місце — це ділянка поза домом. Відстань від фундаменту має бути невеликою, до одного метра. Щоб випадково ніхто не потрапив у небезпечну зону, можна поставити невеличкий паркан. Або ж, як варіант, використати природний ландшафт. Посадіть там кущі, поставте декоративну скульптуру чи альпійську гірку. Це не тільки прикрасить ділянку, але й захистить від небажаного доступу.
Продуманий дизайн ділянки може приховати небезпечні зони. Уявіть собі: затишна клумба з квітами або невисокий декоративний паркан. Така естетична маскування робить вашу ділянку безпечнішою. Особливо це актуально, якщо у вас є діти або домашні улюбленці. Вони часто досліджують все навколо. Головне — пам’ятати про функціональність. Декоративні елементи не повинні заважати обслуговуванню системи заземлення.
Матеріали та інструменти для монтажу
Щоб зібрати контур заземлення своїми руками, потрібні стандартні матеріали. Це недорогі елементи. Вони доступні в будь-якому будівельному магазині. Ось основний перелік:

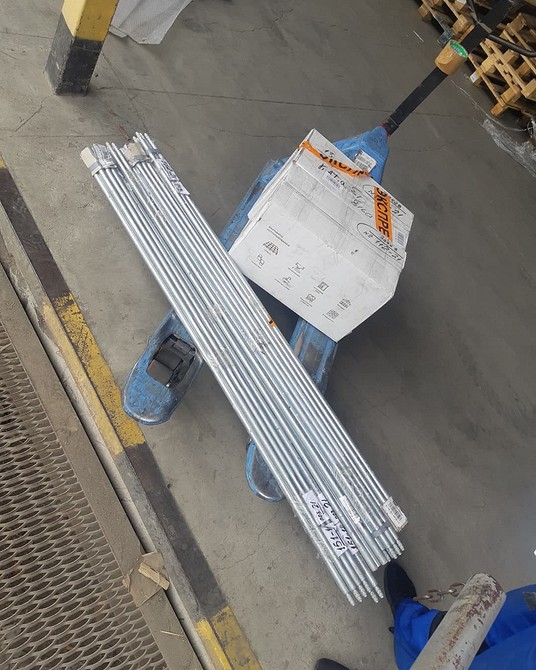

- Вертикальні елементи: Це можуть бути сталеві арматурні прути. Діаметр — від 18 мм. Альтернатива — водопровідні труби. Діаметр від 32 мм, товщина стінки — від 3.5 мм. Ще один варіант — куточок з нержавіючої сталі. Розміри — 50х50 мм.

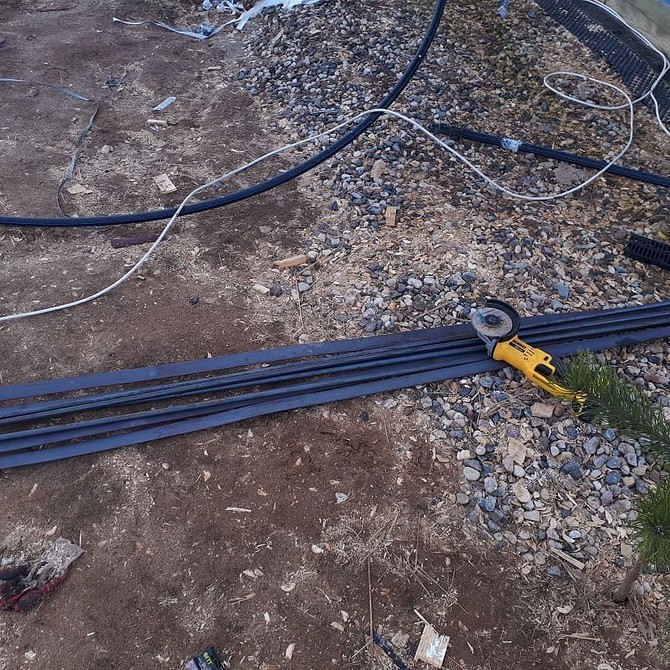

- Горизонтальні елементи: Це сталеві смуги. Ширина — 40 мм, товщина — 4 мм. Одна така смуга з’єднає контур із головною шиною заземлення. Її довжина залежить від відстані до будинку. Ще три такі смуги довжиною 1.2 метра знадобляться для з’єднання вертикальних елементів.
- Провідник: Мідний кабель. Перетин — не менше 6 кв. мм. Цей параметр часто відповідає перетину фазного провідника.
- Кріплення: Болт М10 або М8. Він потрібен для надійного з’єднання.
Якість металу тут відіграє велику роль. Дешеві матеріали можуть швидко заіржавіти. Це знизить ефективність заземлення. Особливо це стосується ґрунтових умов. У вологому ґрунті корозія відбувається швидше. Тому, якщо є можливість, вибирайте оцинковану сталь або нержавіючу. Це додасть кілька років до терміну служби вашої системи.
З інструментів вам знадобиться:
- Лопата для копання траншей.
- Зварювальний апарат для надійних з’єднань.
- Болгарка (шліфувальна машина) для різання металу.
- Перфоратор або бур для встановлення вертикальних елементів.
- Набір гайкових ключів.
- Кувалда для забивання штирів.
Переконайтеся, що у вас є все необхідне перед початком робіт. Це заощадить час. Також це допоможе уникнути перерв під час монтажу. Якщо ви не маєте досвіду роботи зі зварювальним апаратом, краще запросити помічника. Безпека — понад усе.
Крок за кроком: монтаж заземлювального контуру
Розглянемо монтаж на прикладі трикутного контуру. Це одна з найпоширеніших схем. Вона ефективна і відносно проста у виконанні.
1. Підготовка майданчика

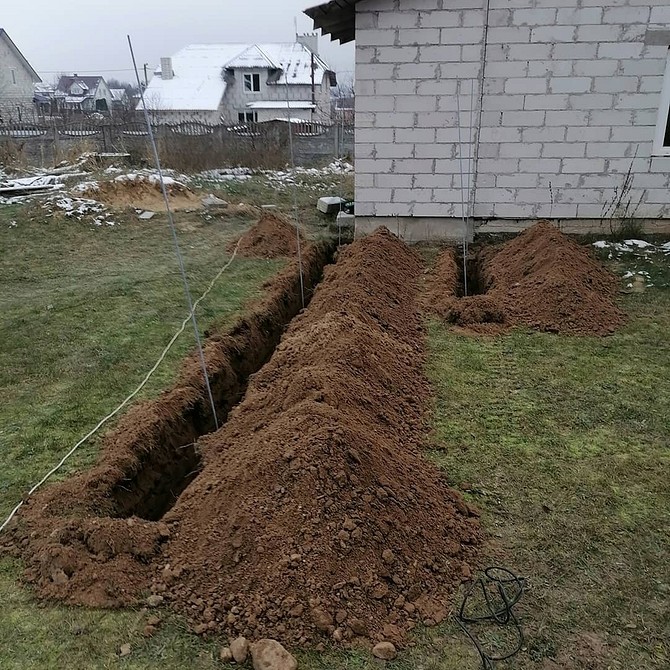

Визначте три точки для вертикальних елементів. Вони утворюють рівносторонній трикутник. Сторона трикутника — близько 3 метрів. Викопайте траншеї. Глибина — приблизно 0.5 метра. Ширина — близько 0.4 метра. Цього достатньо для роботи.
Глибина траншей важлива. Вона забезпечує контакт заземлювачів з вологим ґрунтом. Ґрунт біля поверхні може пересихати. Це погіршує провідність. Тому чим глибше залягає основна частина контуру, тим краще.
2. Встановлення вертикальних заземлювачів
Вбийте або вкрутіть арматуру чи труби в землю. Вони мають виступати над поверхнею приблизно на 10-15 см. Це місце для майбутнього з’єднання. Вертикальні елементи повинні заходити в ґрунт якомога глибше.
Під час забивання вертикальних заземлювачів я часто помічаю, що ґрунт може бути дуже щільним. Тоді я використовую перфоратор із спеціальним буром. Це значно полегшує роботу. Також, якщо ґрунт кам’янистий, краще обрати інше місце. Це збереже інструмент та нерви.
3. З’єднання заземлювачів
З’єднайте верхні частини вертикальних заземлювачів горизонтальними сталевими смугами. Довжина кожної смуги — 1.2 метра. Використовуйте зварювання. Зварні шви мають бути якісними. Вони повинні бути повністю проварені. Це забезпечить надійний електричний контакт.
Неправильне з’єднання — одна з найчастіших помилок. Не використовуйте болтові з’єднання без надійного захисту від корозії. З часом вони окислюються. Опір зростає. Це знижує ефективність усієї системи. Тільки якісне зварювання гарантує довговічність.
Після зварювання, всі металеві частини контуру слід покрити захисним покриттям. Це може бути спеціальна бітумна мастика. Або антикорозійна фарба. Це захистить метал від вологи та ґрунтових агресивних середовищ.
4. Підключення до будинку

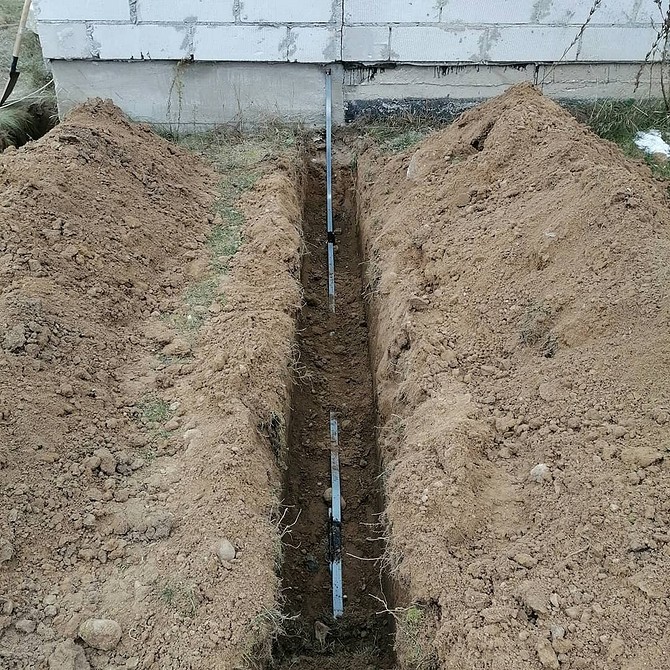

Від місця з’єднання горизонтальних смуг прокладіть головну смугу заземлення. Вона йде до ввідного розподільчого щита вашого будинку. Її довжина — за потребою. Ця смуга має бути захищена від пошкоджень.
У будинку, біля фундаменту, встановіть болт. Він буде точкою підключення. До цього болта приваріть сталеву смугу. Ширина — 40 мм, товщина — 4 мм. Переконайтеся, що болт надійно закріплений. Він має бути стійким до висмикування.
За вимогами українських норм (ДНАОП 0.00-1.32-01) система заземлення повинна мати низький опір. Для приватних будинків це зазвичай не більше 10 Ом. Перевірку опору проводить спеціаліст. Але якісний монтаж — запорука успіху. Переконайтеся, що глибина залягання заземлювачів достатня, а з’єднання — бездоганні.
5. Фінальні роботи
Після зварювання та прокладки смуги, засипте траншеї ґрунтом. Добре утрамбуйте його. Поверхня над контуром має бути рівною. Уникайте великих каменів. Вони можуть пошкодити смугу.
Переваги самостійного монтажу
Зробити заземлення в приватному будинку своїми руками — це не тільки економія. Це також розуміння процесу. Ви точно знаєте, що і як зроблено. Це дає додатковий спокій.
Таблиця: Порівняння вартості монтажу заземлення
| Етап робіт | Орієнтовна вартість (UAH) | Примітки |
|---|---|---|
| Матеріали (комплект) | 1000 – 2500 | Ціна залежить від обраних матеріалів |
| Робота (самостійно) | 0 | Ваш час та зусилля |
| Робота (підрядник) | 3000 – 6000 | Розрахунок приблизний, залежить від компанії |
| Вимірювання опору | 500 – 1500 | Послуга сертифікованої лабораторії |
| Загальна вартість (DIY) | 1500 – 4000 | Включає матеріали та вимірювання опору |
| Загальна вартість (підрядник) | 3500 – 7500+ | Включає роботу та матеріали |
Як бачимо, самостійний монтаж може заощадити значну суму. Ціни актуальні на 2026 рік. Однак, пам’ятайте про час. Якщо ви не маєте досвіду, робота може зайняти кілька днів. Але результат вартий зусиль. Ви отримуєте надійну систему безпеки.
Безпека електромережі
Надійна система заземлення — це основа безпеки електромережі. Вона захищає від:
- Ударів блискавки: Пряме попадання блискавки може знищити всю техніку. Заземлення відведе розряд в землю.
- Стрибків напруги: Нестабільність в мережі — часта проблема. Заземлення вирівнює потенціали.
- Коротких замикань: При несправності електроприладів. Заземлення допоможе запобігти пожежі.
Навіть у сучасних будинках з продуманою системою електропостачання, заземлення залишається критично важливим. Статистика показує, що більшість пожеж, пов’язаних з електрикою, виникають через відсутність або неякісне заземлення. Особливо це стосується старих будинків, де система могла бути встановлена ще за радянськими нормами.
Поширені помилки при монтажі
1. Використання тонких прутів: Арматура менше 10 мм або труби менше 32 мм швидко прогорять.
2. Недостатня глибина залягання: Якщо заземлювачі не досягають вологого шару ґрунту, ефективність буде низькою.
3. Погана якість зварювання: Іржаві болтові з’єднання замість міцних зварних швів.
4. Відсутність захисного покриття: Метал без обробки швидко руйнується.
5. Неправильний вибір місця: Розташування контуру в легкодоступному місці.
Висновок
Монтаж системи заземлення своїми руками — це реальний проект. Він потребує уваги до деталей. Але результат — безпека вашого дому та вашої родини. Дотримуйтесь інструкцій. Використовуйте якісні матеріали. Тоді ваша система прослужить довгі роки.
