Безпека дому: як вибрати правильний кабель

Навіщо взагалі розбиратися у кабелях?

Ви думаєте, що будь-який дріт — це просто дріт? Я теж так думав, поки одного разу не стикнувся з проєктом, де “економія” на кабелі ледь не призвела до пожежі. Стандартний вибір, який здавався безпечним на папері, виявився небезпечним на практиці. Це не просто питання перетину провідника. Це питання вашої безпеки та безпеки вашого дому.

Вибір кабелю для електропроводки — це не дрібниця. Це фундамент вашої безпеки. Неправильно обраний кабель може призвести до перегріву, короткого замикання і, як наслідок, до пожежі. Особливо це актуально в старих будинках або під час модернізації мережі. Тому розуміння критеріїв вибору є надзвичайно важливим. І це не так складно, як здається на перший погляд.

Кабель чи провід: у чому різниця?

Зовні кабель і провід схожі. Це металеві нитки в пластиковій оболонці. Але є важлива відмінність. Кабель завжди круглий. Він має додатковий захист. Це робить його більш надійним.

Провід може бути плоским. Його легше прокладати. Але він менш захищений. Для основних ліній від щитка до потужних приладів використовуйте тільки кабель. Це стосується електричних плит, бойлерів. Для освітлення можна розглядати провід. Але я рекомендую використовувати кабель скрізь. Це питання вашої безпеки.

Надійна електропроводка починається з правильного вибору. Це як будувати дім: фундамент має бути міцним. Якщо ви обираєте між кабелем та проводом, завжди надавайте перевагу кабелю. Його конструкція забезпечує кращий захист від механічних пошкоджень та перевантажень. Це критично важливо для безпеки вашого житла.

Метал жил: мідь чи алюміній?

В квартирах часто використовують кабелі з мідними або алюмінієвими жилами. Кожен метал має свої плюси та мінуси. Розуміння цих відмінностей допоможе зробити правильний вибір.

Алюміній: дешево, але з ризиками

Алюміній дешевший. Він легший за мідь. Його легше монтувати. Алюміній також добре передає струм. Але є суттєві недоліки.

Алюміній швидко нагрівається. Це підвищує ризик пожежі. Він ламкий. Не любить багаторазових згинань. При монтажі з’єднань він схильний до окислення. Це погіршує контакт. Тому для однакового навантаження потрібен більший переріз алюмінієвого кабелю.

Мідь: стандарт якості та безпеки

Мідь витримує короткочасні перепади напруги. Вона добре гнеться. Не втрачає властивостей при окисленні. Мідь — це сучасний стандарт.

Основний мінус міді — ціна. Вона дорожча за алюміній. Але це виправдано безпекою. Мідні провідники не створюють значного додаткового навантаження на перекриття.

Коли обирати алюміній?

Алюміній обирають рідко. Тільки в старих будинках. Де вже прокладений алюміній. Або для тимчасових мереж. Якщо ви все ж обираєте алюміній, беріть переріз із запасом 10-15%.

Для потужних приладів — плити, духівки — мідь є обов’язковою. Навіть з міддю, правильний розрахунок перерізу та монтаж є критично важливими.

Питання вибору між міддю та алюмінієм — це головний момент. Алюміній може здатися привабливим через нижчу ціну. Але його крихкість та схильність до нагрівання роблять його ризикованим вибором. Особливо для нових проєктів. Мідь, хоч і дорожча, забезпечує значно вищий рівень безпеки. Це інвестиція у ваш спокій. Не забувайте про це.

Визначаємо переріз кабелю

Переріз кабелю визначає його здатність витримувати навантаження. Занадто малий переріз призведе до нагрівання. Це може спричинити займання. Потрібно правильно розрахувати переріз.

Існують онлайн-калькулятори. Таблиці стандартних рішень. Для квартир є загальні рекомендації:

• Розетки для малопотужних приладів: алюміній від 4 мм², мідь від 2,5 мм².
• Освітлення: мідь від 2,5 мм², алюміній від 4 мм².
• Варильна поверхня, духовка: мідь від 4 мм², алюміній від 6 мм².

Для виділеної лінії під потужні прилади розрахунок є обов’язковим. Дивіться технічні характеристики пристрою.

Розрахунок перерізу — це не просто цифри. Це інженерна задача. Важливо врахувати всі чинники: потужність приладів, довжину лінії, тип металу. Навіть невелике відхилення може мати серйозні наслідки. Я завжди рекомендую мати невеликий запас. Особливо для ліній, що підключають багато техніки.

Правильно підібраний переріз кабелю запобігає перегріву. Це знижує ризик короткого замикання. Для підключення потужних приладів, таких як електричні плити чи духовки, розрахунок є надзвичайно важливим. Навіть невеликий запас у перерізі може врятувати від проблем у майбутньому.

Таблиця для розрахунку

Для визначення перерізу кабелю залежно від потужності приладів, використовуйте цю таблицю. Вона допоможе зорієнтуватися у виборі.

Пам’ятайте, що електропровідність металу з часом може знижуватися. Це відбувається через окислення або втрату гнучкості. Тому завжди краще мати невеликий запас потужності. Це особливо важливо при використанні алюмінієвих жил.

Кількість жил у кабелі

Відкривши оболонку кабелю, ви побачите металеві жили. Вони можуть бути цільними або сплетеними з тонких дротинок. Це також має значення.

• Одножильний кабель: одна цільна жила.
• Багатожильний кабель: складається з багатьох тонких дротинок.

Кабелі бувають 2-, 3- або 5-жильними.

• 2 жили: фаза і нуль.
• 3 жили: фаза, нуль та заземлення.
• 5 жил: три фази, нуль і заземлення.

Заземлення (жовто-зелена ізоляція) є обов’язковим у нових будинках. Воно захищає від ураження струмом. Нульовий провідник (синя ізоляція) — робочий. Цілісна жила краще витримує тиск при прихованій прокладці. Багатодротяна жила гнучкіша. Вона краще переносить згинання.

Вибір кількості жил залежить від системи вашого будинку. Сучасні норми вимагають трижильний кабель із заземленням. Це стандарт безпеки. Якщо у вашому будинку немає заземлення, доведеться використовувати двожильний варіант. Але це менш безпечно. Трижильний кабель дозволяє підключати більше приладів. Він створює загальний контур заземлення. Це важливо для безпеки.

Ізоляція та оболонка: захист від небезпек

Кожна жила має ізоляцію. Всі жили захищені оболонкою. Ізоляція запобігає витоку струму. Оболонка захищає від вологи, сонця, механічних пошкоджень.

При виборі оболонки враховуйте спосіб прокладки. Для відкритої прокладки потрібна УФ-стійка оболонка. Для безпеки обирайте негорючі матеріали. Вони не виділяють шкідливих речовин при нагріванні.

Шукайте маркування:

• НГ: не підтримує горіння.
• LS, HF, LTx: не димить, не виділяє шкідливих речовин.
• FR: стійкий до відкритого полум’я.

Стандартні оболонки з ПВХ чи поліетилену витримують до 50°C. Вони підходять для більшості приміщень. Для саун та бань потрібні спеціальні матеріали. Вони витримують вищі температури.

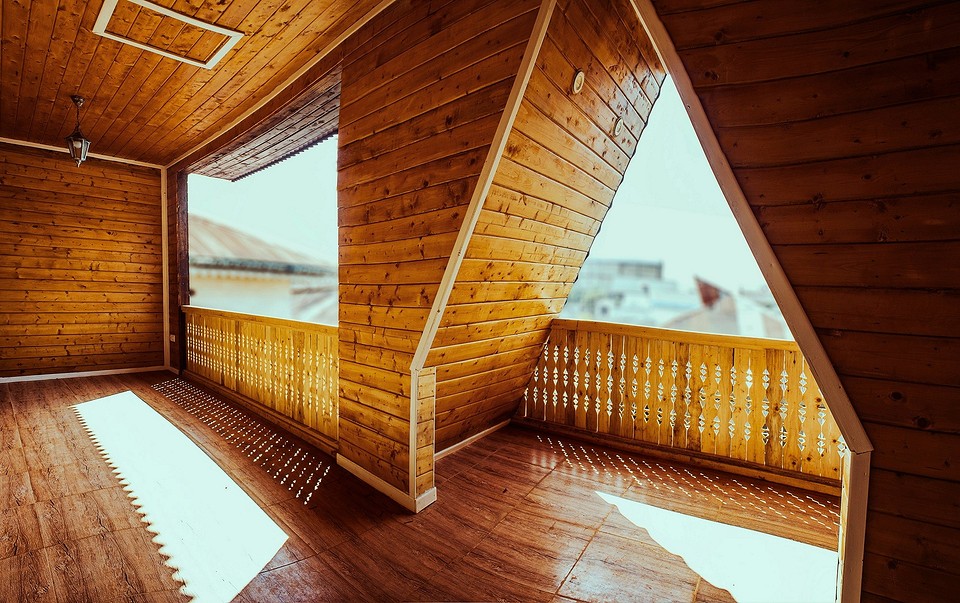

Проводка в дерев’яному будинку: особливі вимоги

Дерев’яні будинки вимагають підвищеної уваги до безпеки. Тут діють суворіші правила.

• Тільки мідні жили.
• Заземлення обов’язкове.
• Переріз кабелю з запасом.

Обирайте кабелі з маркуванням НГ. ВВГ нг LTx — чудовий вибір. Він негорючий і не виділяє токсинів. NYM нг LS також підходить. Він стійкий до вологи та перепадів температур.

У дерев’яному будинку прокладка кабелю — це окрема історія. Пластикові гофри тут заборонені. Кабель має бути захищений. Найкращий варіант — сталеві труби. Вони забезпечують повну герметичність. Це запобігає контакту іскри з деревом. Ретрокабель у текстильній оплетці — стильне рішення. Але він потребує додаткового захисту сталевими трубами від гризунів.

Заборонено монтувати проводку у пластикових гофрах чи кабель-каналах. На відкритих ділянках кабель має відступати від стіни на 0,5 см. Всі підрозетники мають бути металевими. Скрита прокладка можлива лише в сталевих електротехнічних трубах. Вони мають бути герметичними. Це гарантує пожежну безпеку. Ретрокабель у текстильній оплетці — це дизайнерське рішення. Він також безпечний. Але потребує сталевого захисту від гризунів.

Для підведення електрики до будинку — повітрям чи під землею — обирайте відповідні кабелі. Для підземного монтажу — броньовані. Для повітряного — з поліетиленовою ізоляцією, стійкою до сонця. Узгоджуйте тип кабелю з місцевими електромережами.

Перевірка якості кабелю

Перш ніж прокладати кабель, перевірте його якість. Це запорука вашої безпеки.

• Сертифікати: вимагайте у продавця документи.
• Маркування: перевірте відповідність на кабелі та в документах.
• Гнучкість: зігніть кілька разів. Не повинно бути тріщин.
• Жили: перевірте матеріал та кількість.
• Переріз: виміряйте діаметр жили. Розрахуйте площу.
• Колір: мідь — золотиста, алюміній — сріблястий.

Перевірка якості — це останній, але дуже важливий крок. Не полінуйтеся. Якість матеріалів безпосередньо впливає на безпеку всієї системи. Сертифікати підтверджують відповідність стандартам. Візуальний огляд допоможе виявити заводський брак. Вимірювання перерізу гарантує, що ви отримали те, за що заплатили. Якісний кабель — це ваша впевненість у надійності електромережі.

Неправильне вимірювання перерізу може призвести до помилок. Якщо жила має неправильний діаметр, вона не витримає заявлене навантаження. Це призведе до перегріву. Перевіряйте всі маркування. Неякісна ізоляція може пошкодитись. А це прямий шлях до короткого замикання. Довіряйте перевіреним виробникам. Це також запорука якості.

Розрахунок довжини кабелю

Після вибору типу кабелю, розрахуйте потрібну довжину. Найкраще робити це за проєктом. Складіть усі відрізки. Додайте запас 10%. Якщо проекту немає, можна помножити площу квартири на 2. Це приблизна довжина для освітлення та розеток. Для потужних приладів рахуйте окремо.

Не забувайте про запас. Він потрібен для з’єднань та майбутніх доповнень. Запас 10-15% — це розумний підхід.
