Безпечне з’єднання проводів: інструкція для вашого дому

Мерехтить світло на кінчику дроту, відчуваєте легкий удар струму – це як маленьке нагадування про те, що у ваших руках потенційна сила. А чи знаєте ви, як правильно її контролювати? Давайте розберемось, як зробити з’єднання проводів безпечним та надійним.

Способи з’єднання проводів

Що треба врахувати при з’єднанні проводів

Правильне з’єднання проводів – це запорука вашої безпеки та довговічності електромережі. Воно повинно забезпечувати надійний контакт між двома провідниками. Це мінімізує ризик пошкодження ізоляції, короткого замикання, нагрівання проводів та, як наслідок, пожежі. Щоб з’єднання було якісним, врахуйте декілька важливих факторів.

• Матеріал жили: алюміній, мідь, сталь або її сплави.
• Тип кабелю: одножильний чи багатожильний.
• Перетин жил: чи збігається він.
• Умови експлуатації: приміщення, вулиця тощо.

Важливо! Перед початком робіт обов’язково ознайомтесь з “Правилами улаштування електроустановок” (ПУЕ). Це збірник нормативних актів, який регулює всі аспекти роботи з електрикою. Дотримуйтесь правил безпеки та проводьте всі роботи тільки на знеструмленій мережі.

Як підготувати проводи

Існує кілька способів з’єднання проводів. Але перед будь-яким з них необхідно підготувати провід, тобто зняти ізоляцію. Ось як це зробити правильно:

1. Покладіть кабель на рівну поверхню (дошку, стіл).
2. Притисніть його пальцем до основи.
3. Візьміть монтерський ніж та обережно введіть його в ізоляційний шар, намагаючись не пошкодити жилу.
4. Обережно повертаючи кабель, зробіть круговий надріз.
5. Зніміть ізоляційну оболонку.

Для швидкого електромонтажу професійні електрики використовують спеціальний інструмент – стрипер. Він може бути напівавтоматичним, автоматичним або механічним. Його перевага в тому, що він не пошкоджує жилу.

Основні способи, як з’єднати між собою одно- і багатожильні проводи

Розглянемо декілька способів з’єднання проводів, які дозволені ПУЕ.

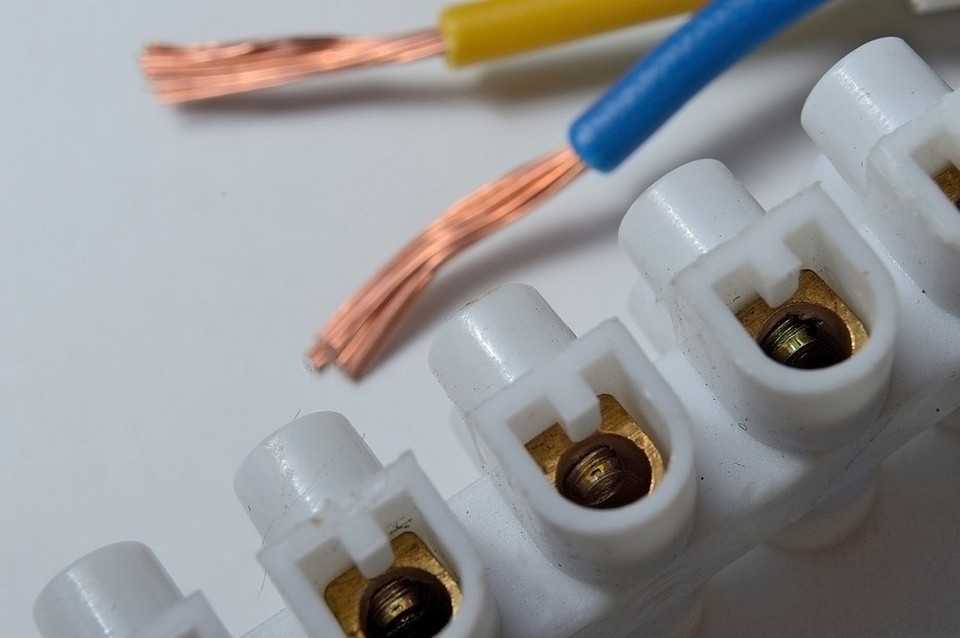

Клемні колодки

Клемні колодки, або клемники – це електромонтажні вироби в діелектричному корпусі. Усередині знаходяться контакти з кріпленнями для проводів. З’єднання відбувається шляхом затискання жил. Затискач може бути гвинтовим або різьбовим. Клемники дозволяють отримати якісний контакт без складного монтажу.

При виборі такого з’єднання врахуйте декілька нюансів:

• Гвинтове клемне з’єднання не рекомендується використовувати для багатожильних кабелів. Під час загвинчування є ризик пошкодження жили.
• Для з’єднання одножильних мідних проводів оптимально використовувати гвинтовий клемник. Алюмінієві проводи так не з’єднують, оскільки в процесі гвинтової фіксації вони можуть пошкодитись.
• При з’єднанні одно- і багатожильного кабелю найкраще використовувати гвинтовий клемник зі спеціальним наконечником. Це невелика пластина, яка притискає жилу, але не травмує її.

Монтаж клемної колодки виконується в такій послідовності:

1. Зачищені кінці проводів вирівнюють по довжині. Вона повинна бути рівною глибині колодки клемника.
2. По черзі вставляють зачищені кінці проводів в клемник.
3. Фіксують їх на місці.

Клемні колодки часто використовуються в освітлювальних приладах, модулях, розподільних коробках, блоках живлення тощо. Їх перевага – низька ціна та простий монтаж. Недоліком є обмеження в застосуванні. Вартість клемних колодок коливається від 5 грн до 50 грн за штуку, залежно від розміру та виробника.

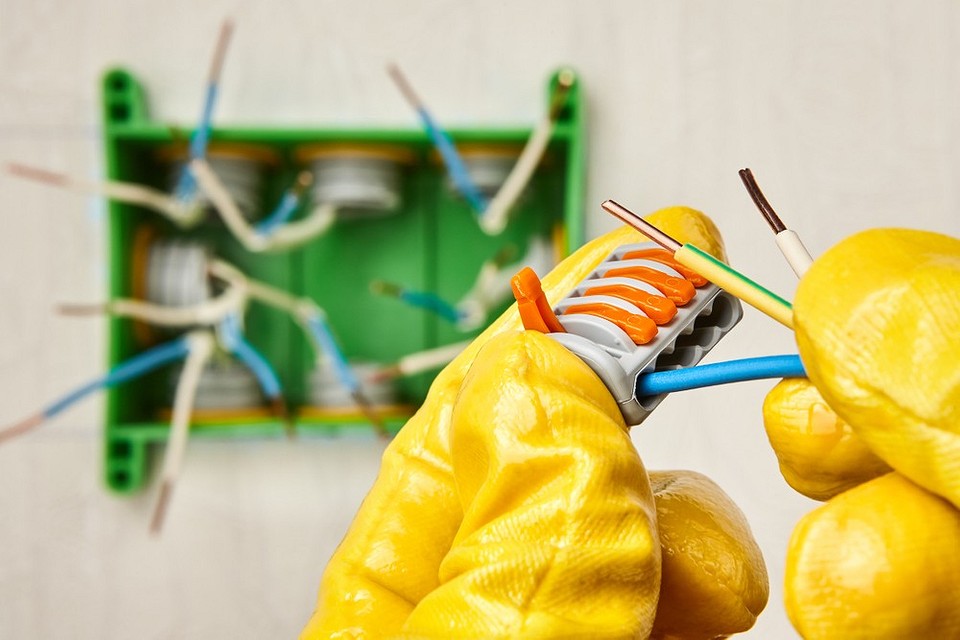

Клемми пружинні

Пружинна клема – це різновид клемників, де замість гвинта використовується пружинний механізм. При затисканні пружини опускається струмопровідна пластина, що забезпечує якісне з’єднання. Пружинні клемники вважаються універсальними і підходять для всіх типів провідників: одно- і багатожильних, мідних, алюмінієвих і сталевих. Можливе з’єднання жил з різних металів. Крім того, пружинні клеми – це правильне рішення для з’єднання трьох або більше проводів.

Випускаються багаторазові та одноразові клемники. Багаторазові можна демонтувати та використовувати повторно, одноразові – ні. При монтажі проводки краще використовувати багаторазові вироби, але вони коштують дорожче. Ціна на багаторазові клемми починається від 15 грн за штуку.

Установка пружинних клем проводиться в такій послідовності:

1. Зачищені кінці кабелю вирівнюють.
2. По черзі вставляють жили в клеми.
3. Повертають клавішу, фіксують з’єднання.

Пружинні клеми використовуються на різних ділянках електропроводки, в приладах освітлення тощо. Їх основна перевага – швидкий та простий монтаж. Недоліком є висока ціна.

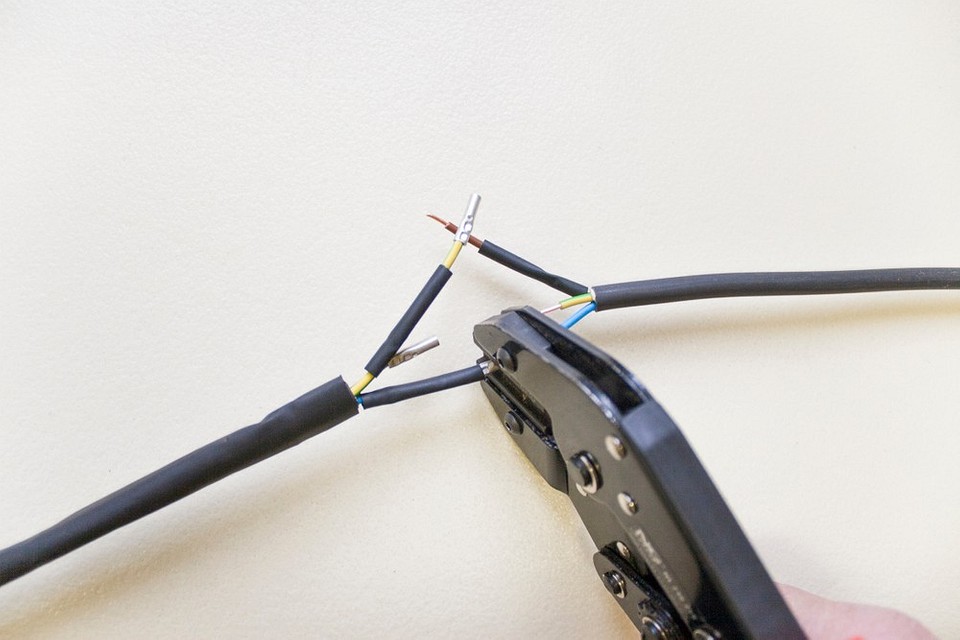

Опресування

З’єднання проводів опресуванням виконується за допомогою спеціальної гільзи. Гільзи бувають мідними або алюмінієвими, в залежності від матеріалу жил. Для з’єднання різних металів використовують універсальні латунні гільзи. Вибирають гільзу за діаметром та формою. Діаметр повинен відповідати перетину проводів. Гільзи-трубки підходять для більшості з’єднань, для формування ліній під клемник використовують гільзи-наконечники. Для якісного запресовування гільзи потрібні спеціальні кліщі, які бувають гідравлічними та ручними.

Процес опресування простий:

1. Зачищені кінці проводів вирівнюють під розмір гільзи.
2. Жили по черзі вставляють в гільзу.
3. За допомогою кліщів опресовують з’єднання.

В результаті виходить надійний нерозбірний електроконтакт, який не потребує додаткового обслуговування. Так можна з’єднувати мідні та алюмінієві проводи різних типів. Недоліком опресування є необхідність використання спеціального інструменту – кліщів. Крім того, треба правильно підбирати розміри гільзи. Ціна кліщів для опресування стартує від 500 грн.

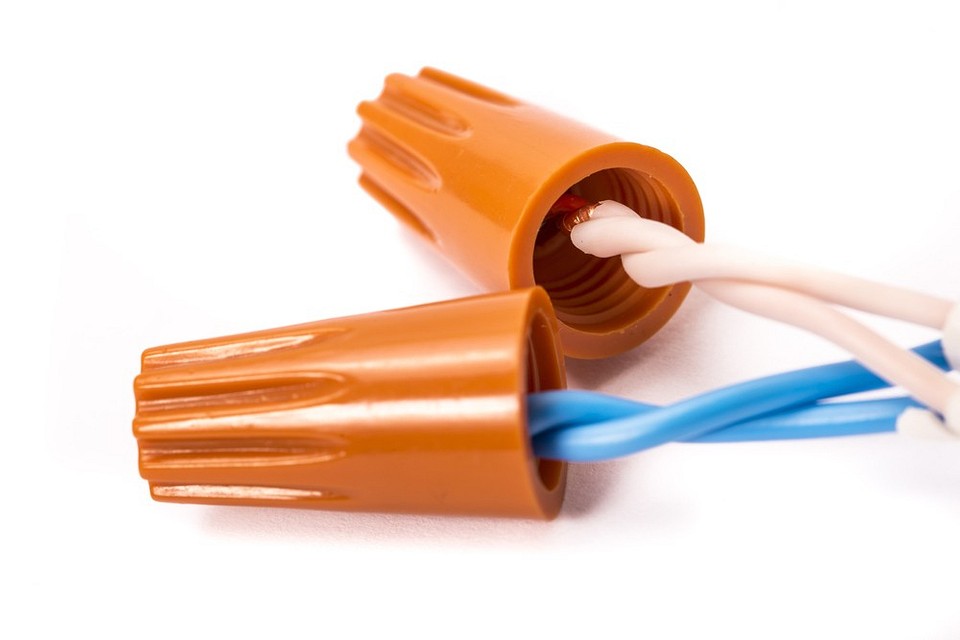

СІЗ ковпачки

Пластиковий ковпачок, усередині якого знаходиться невелика пружинка. Вона затискає та утримує з’єднання. Ковпачок СІЗ – не найкращий, але один з варіантів з’єднання алюмінієвих проводів. Він підходить і для з’єднання жил з міді або сталі. Важливо, щоб з’єднувалися однакові метали. Ковпачок СІЗ забезпечує якісний обжим і дуже простий у використанні. Вартість одного ковпачка СІЗ становить від 2 до 10 грн.

Монтаж проводиться так:

1. Зачищені кінці проводів скручують між собою.
2. На скрутку накручують ковпачок-зажим.

Правильно одягнений СІЗ не потребує додаткової ізоляції. Ковпачок виготовляється з термостійкого пластику, що захищає від загоряння. Ще один плюс – випускаються вироби різних кольорів, що дозволяє позначати різні гілки електропроводки. Мінусом можна вважати відносно слабку фіксацію контактів.

Пайка

Пайка передбачає з’єднання струмопровідних жил за допомогою припою. В результаті виходить нероз’ємний електроконтакт. Раніше таким способом з’єднували тільки мідні жили, але зараз є спеціальні флюси для алюмінію.

Процес пайки багатожильних кабелів виглядає так:

1. Готують проводи до пайки. Для цього зачищають від ізоляції кожну жилку.
2. Розігрівають паяльник, його жалом розігрівають зачищену жилу.
3. Гарячий провід опускають в ємність, де знаходиться каніфоль.
4. На жало паяльника наносять припій, коли він розплавиться, переносять на оголений участок жили. Цей процес називають лудінням.
5. Залуджені проводи скручують, обов’язково підтягують скрутку плоскогубцями.

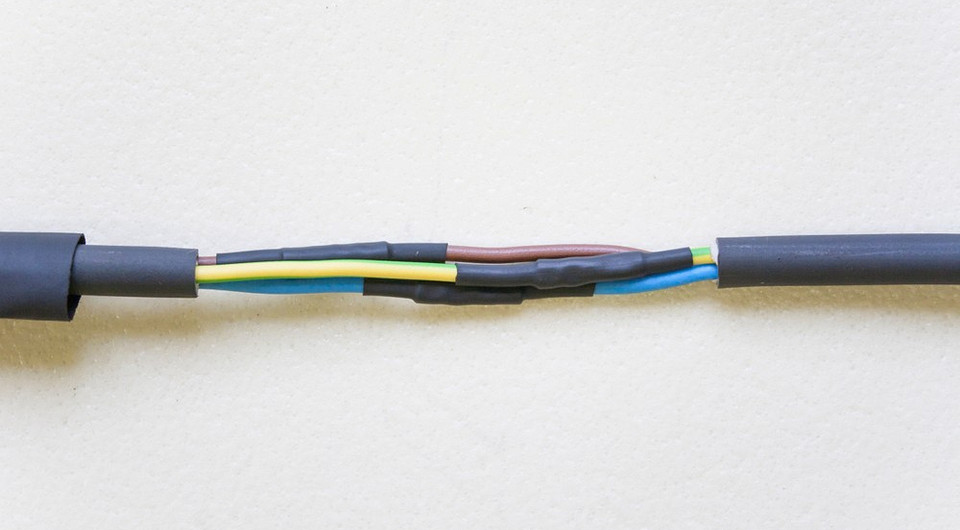

6. Спаяний участок обов’язково ізолюють. Для цього використовують термоусадочні трубки або ізоленту.

Для одножильних кабелів порядок пайки змінюється. Спочатку роблять скрутку, потім наносять на неї припій.

Зварювання

Під впливом зварювання кінці жил розплавляються та утворюють спільну кульку-сплав, яка не зруйнується під впливом несприятливих умов. Процес зварювання практично аналогічний пайці, тільки з’єднання формується під впливом зварювання. Готовий електроконтакт обов’язково ізолюється термоусадкою або ізолентою. Це найнадійніший метод з’єднання одно- і багатожильних кабелів різних типів. Основний недолік – необхідність використання спеціального обладнання. Вартість зварювального апарату для проводів починається від 2000 грн.

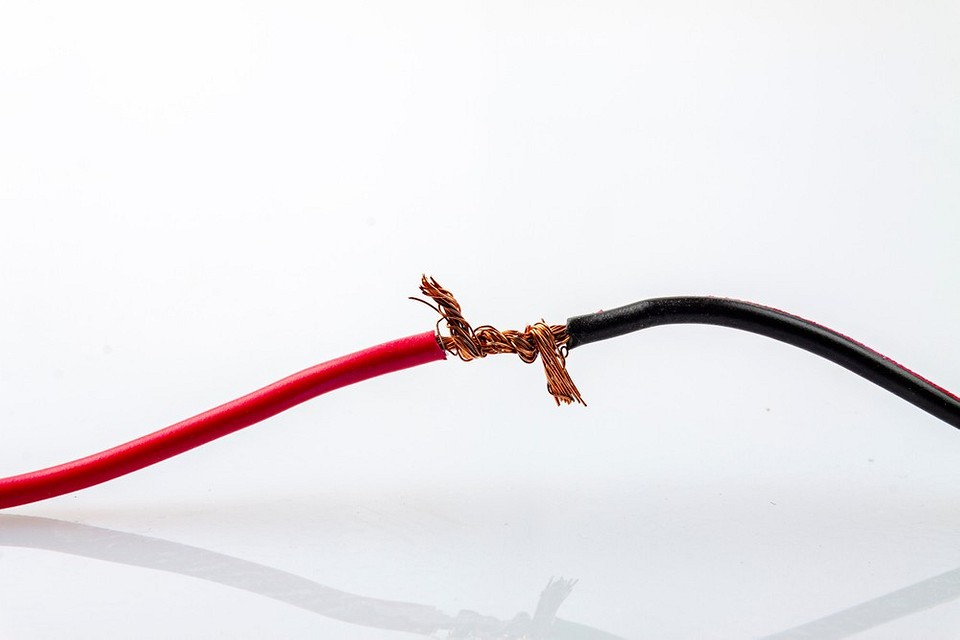

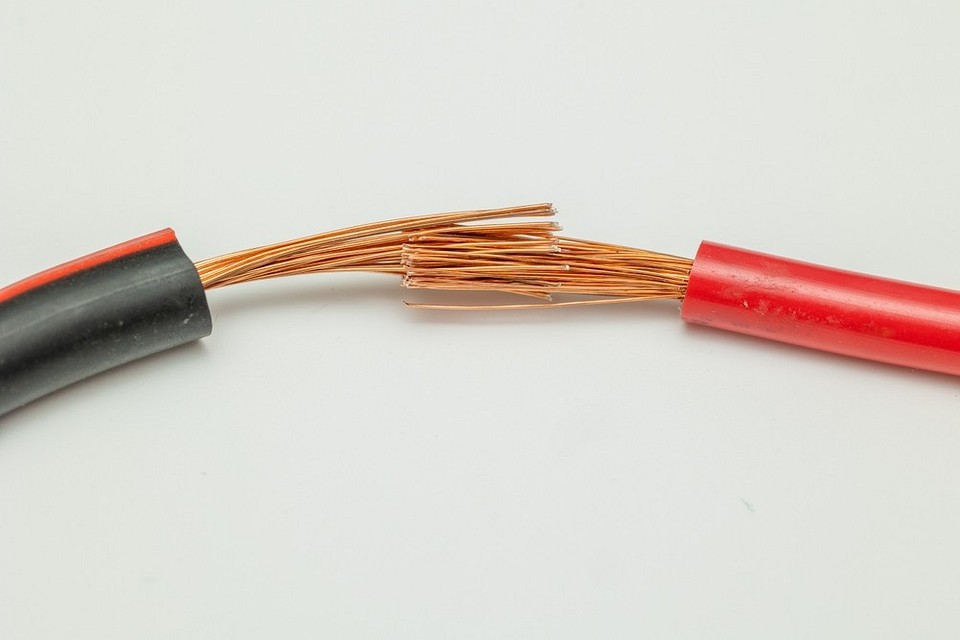

Скрутка

Найпростіший і найнебезпечніший метод з’єднання провідників. З метою безпеки ПУЕ забороняє самостійне використання скрутки. Однак, вона дозволена як основа для зварювання або пайки. Скручуванням можна з’єднувати декілька жил, але тільки якщо вони зроблені з одного металу, можна з’єднати декілька кабелів. Скрутка вважається умовно роз’ємною, оскільки повноцінно роз’єднати декілька жил неможливо, в той же час скручені проводи можуть відносно легко розкрутитися.

Використання скрутки для з’єднання багатожильних кабелів не завжди можливе, якщо в них велика кількість жил. Скручування як основа пайки або зварювання повинно бути виконано якісно. Тому виконують його зазвичай пасатижами. Найчастіше затискають ними кінець зачищених проводів і рівномірними обертальними рухами роблять скрутку. Після спаювання або зварювання участок обов’язково ізолюється.

Особливості збірки одно- і багатожильних проводів

При з’єднанні проводів різних типів треба враховувати важливі моменти:

• Жили з різних металів не можна з’єднувати напряму. Так, не можна це робити скруткою, щоб уникнути подальшого окислення. Перед опресуванням жили обробляють. Для алюмінію беруть кварцево-вазелінову пасту, для міді – вазелін.
• З’єднують жили, звіряючись з маркуванням. З’єднувати можна тільки фазу з фазою, нуль з нулем, т.д.
• З’єднати три або більше кабелів найкраще за допомогою пружинних клем.
• Для з’єднання жил різного перетину оптимально вибирати пайку, зварювання, гвинтові або пружинні клемники.
• Для багатожильних кабелів оптимально використовувати пружинні клеми. Вони не травмують жили.

[[AIP_IMG_8]]

Важливо суворо дотримуватися вимог безпеки. Всі роботи проводьте тільки на знеструмленій мережі. Всі з’єднувальні ділянки обов’язково повинні бути якісно ізольовані. Категорично не можна використовувати скрутку без подальшої пайки або зварювання. Занадто високий ризик короткого замикання та загоряння. В 2026 році спостерігається збільшення пожеж, пов’язаних з неякісним з’єднанням проводів, тому будьте особливо уважні!
