Секрет безпеки вашого дому криється не в кількості розеток, а в пристроях, які захищають вас від небезпеки. Чи знаєте ви різницю між УЗО та дифавтоматом і що краще обрати для вашої оселі?
Чим відрізняються УЗО і дифавтомат: простими словами
Тим, хто стикається з проблемами з електропроводкою або планує будівництво власного будинку, необхідно розуміти призначення електрообладнання. Щоб захистити себе від аварій і зберегти побутові електроприлади, важливо розуміти, чим відрізняється УЗО від дифавтомата та який з цих пристроїв краще встановити в оселі. Розберемося в усіх тонкощах цього питання, щоб ви могли забезпечити надійний Захист від ураження струмом 2026.
Що таке УЗО
Абревіатура УЗО розшифровується як пристрій захисного відключення. Його встановлюють в щитку перед автоматичним вимикачем (автоматом).

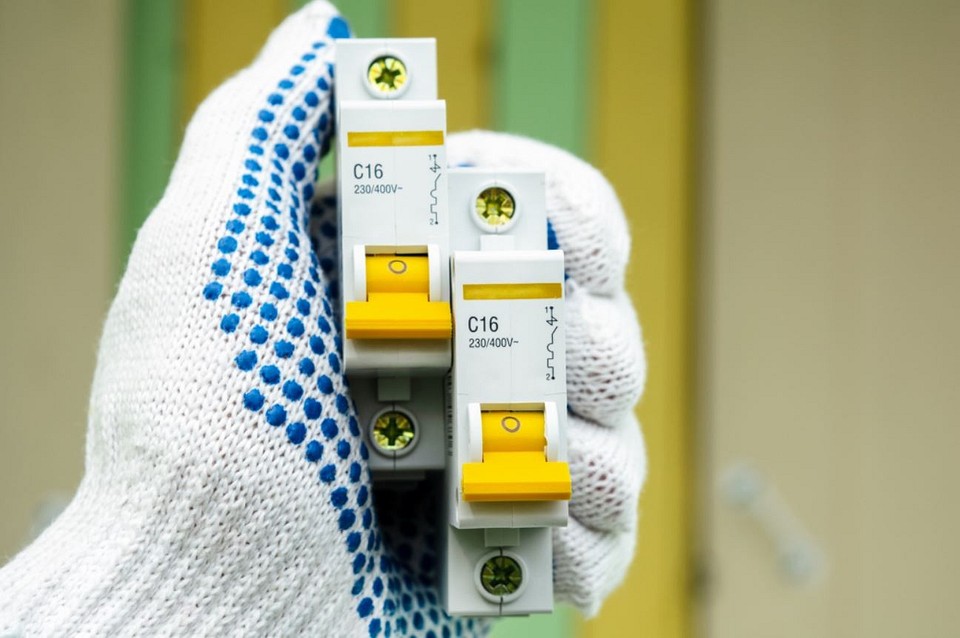

Спочатку розглянемо функцію автомата. Він спрацьовує при витоку струму або при короткому замиканні. Як тільки відбувається перевантаження, порушення ізоляції або коротке замикання, автоматичний вимикач відключає лінію. Кожен автомат має свій номінал: від 6 до 125 А. Це значення показує, який струм пристрій може пропускати через себе. Важливо правильно підібрати номінал автомата, щоб забезпечити Електробезпека 2026.
Автоматичний вимикач працює в парі з УЗО і встановлюється в щитку після нього. Пристрій захисного відключення працює за наступним принципом: в оселю електрострум надходить по проводу «фаза» і виходить по «нулю». Завдання пристрою – виміряти струми і обчислити різницю між ними. У нормі струми на виході та вході повинні бути приблизно однакові. Якщо різниця перевищує норму, прилад розмикає лінію.
Тандем УЗО і автомата захищає проводку від різних проблем. Перший спрацьовує при витоку струму, а другий – при короткому замиканні. УЗО випускають в різних номіналах. Вони відрізняються максимальним струмом витоку і номінальною пропускною здатністю. Ці значення вказують на корпусі пристрою. При підборі пари автомат-УЗО номінал останнього вибирають на порядок вище, ніж номінал автоматичного вимикача. Наприклад, якщо автомат на 25А, то УЗО – на 32А. Важливо, що до одного пристрою захисту можна підключати декілька автоматів.
При виборі УЗО зверніть увагу на наявність сертифікатів відповідності європейським стандартам. Це гарантує якість та надійність пристрою.
Експерти рекомендують встановлювати УЗО з номінальним струмом витоку не більше 30 мА для захисту людей від ураження електричним струмом. Пристрої з більшим струмом витоку (наприклад, 100 мА або 300 мА) використовуються для захисту від пожежі.
Варто зазначити, що правильний монтаж УЗО є критично важливим для його ефективної роботи. Рекомендується залучати кваліфікованих електриків для встановлення та перевірки працездатності захисних пристроїв. Це забезпечить надійний захист вашого дому та уникне нещасних випадків.
Що таке дифавтомат
Диференціальний автомат також призначений для захисту мережі. Він поєднує функції автомата і УЗО, але є більш функціональним. До блоку диференційного захисту додано максимальний розчіплювач і тепловий захист. Таким чином, автоматичний вимикач диференційного струму, він же дифавтомат або АВДТ, виконує такі функції:
- Захист електромережі від короткого замикання.
- Відключення живлення при перевантаженні лінії, запобігання надмірному нагріванню ізоляції.
- Захист від пошкодження ізоляції та ураження електричним струмом.
Важливо, що АВДТ підключають до кожної окремої групи освітлення або розеток.
Неправильне підключення дифавтомата може призвести до його несправності або неефективної роботи. Завжди дотримуйтесь інструкцій виробника та звертайтесь до професіоналів.
Для забезпечення максимальної безпеки, експерти рекомендують встановлювати дифавтомати з характеристикою “А” або “АС”. Вони більш чутливі до різних типів струмів витоку, що підвищує рівень захисту від ураження електричним струмом.
Порівнюємо УЗО і дифавтомат
Розберемо простими словами, чим відрізняється УЗО чи дифавтомат: що краще?
Функціонал
Основна різниця у функціоналі між УЗО і АВДТ полягає в тому, що перший пристрій реагує лише на витік струму. У дифавтомата точність спрацювання вища. Він реагує на будь-які аварійні ситуації, в тому числі на появу надструмів. Таким чином, УЗО призначений для захисту людини від ураження електричним струмом. АВДТ робить те ж саме, але, крім цього, він захищає проводку і підключену до мережі техніку.
Важливо точно визначити причину відключення захисту. Найпростіше це зробити з тандемом УЗО-автомат. Якщо спрацював пристрій захисту, значить, на лінії з’явився витік електроструму. При спрацюванні автомата треба шукати ділянку з коротким замиканням або усувати перевантаження. АВДТ «не показує» причину спрацювання. Потрібно перевіряти всю електропроводку і підключену до неї техніку, щоб знайти проблему.
Особливості монтажу
Елементи встановлюють в розподільчому щитку, де місце для встановлення розподілено на модулі. Тому важливо, щоб всі потрібні елементи поміщалися. УЗО і АВДТ приблизно однакові за розміром, хоча перший трохи більший. Кожен з них займає по два модуля. Однак треба пам’ятати, що дифавтомати ставлять на кожну групу розеток або освітлення, а зв’язку УЗО-автомат – на одну лінію. Таким чином, диференціальних автоматів доведеться поставити більше, отже, місця в щитку вони займуть більше. Випускають одномодульні дифавтомати, але вони дуже дорогі і рідко бувають у продажу.
Ціна
В середньому, ціна тандема УЗО-автомат трохи нижча, ніж АВТД. Але було б помилкою думати, що їх встановлення обійдеться приблизно в однакову суму. За інших рівних умов для забезпечення електричної безпеки дифавтоматів потрібно поставити більше, оскільки одне УЗО може працювати з кількома автоматами. Тому система з АВТД обійдеться дорожче. Вартість УЗО стартує від 500 грн, а дифавтомата – від 800 грн. Ціни можуть варіюватися в залежності від виробника та характеристик.
Варто враховувати, що вартість монтажних робіт також впливає на загальну ціну встановлення захисних пристроїв. Зазвичай, послуги кваліфікованого електрика обійдуться від 800 до 2000 грн за точку підключення.
Для наочного порівняння цін і характеристик розглянемо таблицю:
| Характеристика | УЗО (разом з автоматичним вимикачем) | Дифавтомат |
|---|---|---|
| Ціна (приблизно) | Від 800 грн | Від 1200 грн |
| Функціонал | Захист від витоку струму (УЗО) + захист від короткого замикання та перевантаження (автоматичний вимикач) | Повний захист: від витоку струму, короткого замикання та перевантаження |
| Монтаж | Потрібно два пристрої на лінію | Один пристрій на лінію |
| Пошук несправностей | Легше визначити причину спрацювання | Складніше визначити причину спрацювання |
Чим візуально УЗО відрізняється від дифавтомата
Ззовні обидва прилади дуже схожі. В обох випадках є компактний корпус, на якому розташована кнопка з написом «Тест» і тумблер ввімкнення. Крім того, обов’язково вказані значення струму витоку і номінального струму. Але є і візуальні відмінності УЗО від дифавтомата. Розберемо їх детальніше.
Схема
Більшість виробників наносить на корпус приладу його умовну схему. Рисунок може бути на бічній поверхні або спереду. Для УЗО на схемі позначено диференціальний трансформатор, його зображення схоже на замкнуту петлю. Вона з’єднана з рухомими контактами і охоплює відхідні дроти. У дифавтомата до цієї схеми додані обмотки теплового та електромагнітного розчіплювача.
Маркування по струму
Струм витоку на обох приладах маркується однаково: значок IΔn і цифра. Допустимий струм позначають по-різному. Для УЗО це цифра і одиниця вимірювання, наприклад, 21 А. У диференціальних автоматів перед числом ставлять букву С, яка вказує на час-струмову характеристику. Це може бути, наприклад, С25 або С16, тощо.
Абревіатура
На корпусі зазвичай вказують назву приладу у вигляді абревіатури. Зустрічаються такі варіанти:
- Пристрій захисного відключення: ВД (вимикач диференційний), УЗО, перемикач диференціального струму. Європейські виробники маркують свій продукт RCD (residual current device).
- Дифавтомат. Повна назва – автоматичний вимикач диференційного струму, абревіатура АВДТ. Продукція європейських компаній маркується RCCB (residual current circuit breaker).
Окрім абревіатури, більшість виробників пише на корпусі повну назву приладу. Зазвичай, такий напис знаходиться на боці пристрою. Якщо назви на корпусі немає, вона обов’язково має бути в паспорті електроприладу. Тому, якщо є сумніви, потрібно уточнити в технічній документації.

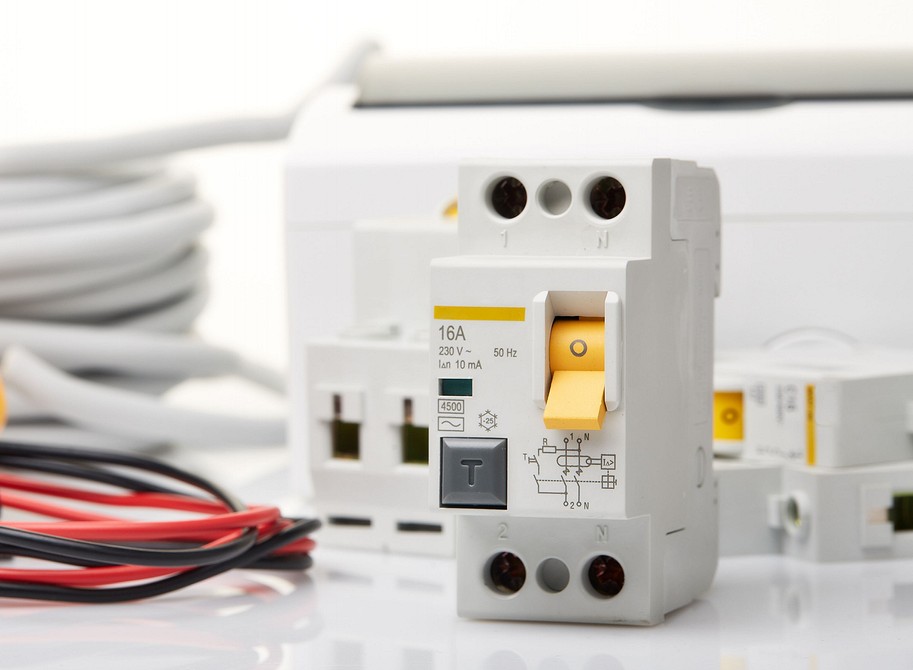

Dmitriy Melnikov/stock.adobe.com УЗО

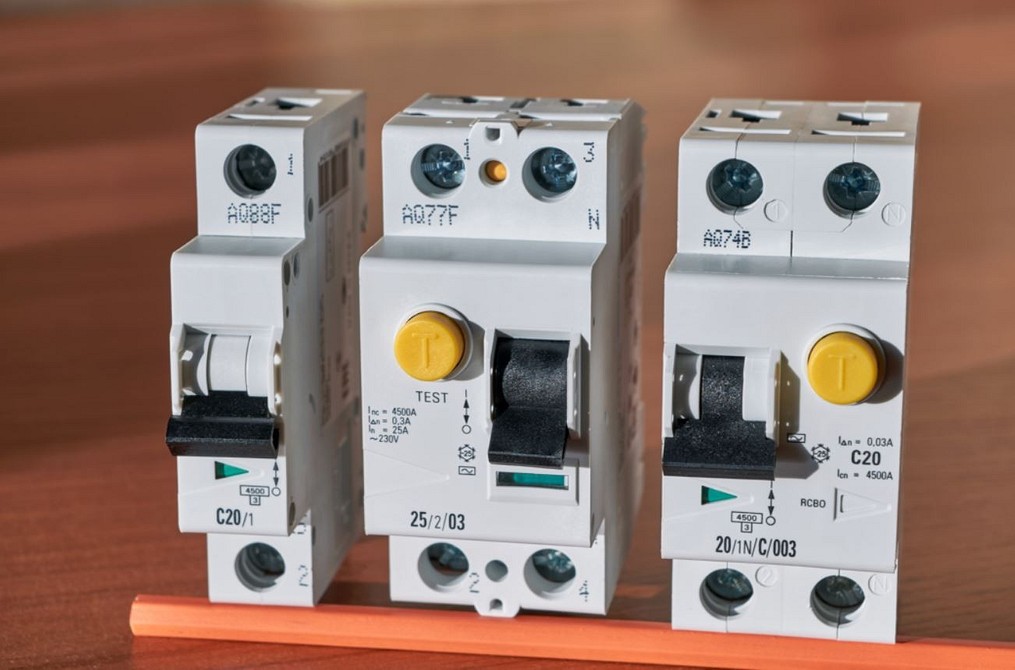

AndreiNN/stock.adobe.com Дифавтомат
Перед покупкою обов’язково перевірте наявність маркування та документації на пристрій. Відсутність необхідної інформації може свідчити про неякісний або підроблений товар.
Що краще поставити: УЗО чи дифавтомат
Обидва захисні пристрої здійснюють автоматичне відключення при аварійній ситуації. Їх основна відмінність – у функціоналі. Тому використовують їх трохи по-різному. УЗО завжди встановлюють разом з автоматом. Дифавтомат – самодостатній прилад, його монтують на лінію або на ввід. При виникненні аварійної ситуації у зв’язці УЗО-автомат причину відключення можна визначити відразу, для диференціального автомата це неможливо.
За нормами, окремі АВДТ або УЗО встановлюють в кожному приміщенні з підвищеною вологістю: на кухні, в санвузлі. Для «сухих» кімнат це не обов’язково. Фахівці радять поставити окремий УЗО з високою чутливістю в дитячій, щоб захистити дитину від випадкового ураження струмом. Таким чином, для квартир або будинків з однією фазою потрібно кілька захисних елементів, їх підбирають так, щоб вони підходили для щитка, в тому числі, і за розміром.
Трьохфазне підключення, яке поширене в приватних будинках, передбачає заведення чотирьох проводів. У такому підключенні напруга між фазами 380 В, тому для нього використовують трьохфазні елементи. Вони трохи більші, займають більше модулів в щитку. Незважаючи на це, потрібно правильно підбирати пристрої. Так, при наявності в будинку, наприклад, електрокотла, не варто на вводі ставити трьохфазний пристрій. При аварії він відключить відразу всю лінію, знеструмить електрокотел. При відсутності в будинку людей опалення замерзне. Оптимально поставити на лінію, що йде до електрокотла, трьохфазний дифавтомат і по окремому УЗО на кожну фазу. Тоді при аварії відключиться тільки «проблемна» лінія.
[[AIP_IMG_6]]Для забезпечення повної електробезпеки у вашому домі, рекомендується встановити систему захисту від перенапруг (ПЗІП). Це допоможе захистити електроніку від пошкоджень, викликаних стрибками напруги в мережі.
Вибираючи тип захисного пристрою, треба пам’ятати, що дифавтомати ставлять на кожну лінію або групу. Вони дорого коштують і займають багато місця в щитку. Тоді як УЗО з групою автоматів для кожного обійдуться дешевше і займуть менше місця. Багато хто вважає, що таке рішення надійніше, зручніше і дешевше. При цьому дуже важлива точність підбору номіналів приладів і їх грамотний монтаж. Найкраще довірити розрахунки і монтаж професіоналам.
