Ні, не завжди варто купувати найдешевший дриль. І ось чому це важливо. Вибір правильного інструменту може суттєво вплинути на якість вашої роботи та термін служби самого інструменту. Чи знаєте ви, що неправильний патрон може зіпсувати вашу роботу? Давайте розберемось, як правильно вибрати та замінити патрон на вашому дрилі.
Як зняти патрон з дриля
Більшість майстрів-аматорів мають дриль або шуруповерт. Іноді навіть обидва інструменти. Їх активно використовують під час ремонтних робіт. Щоб інструмент працював добре, потрібно правильно встановити оснащення: біти, свердла або фрези. Їх ставлять у фіксатор – патрон. Він має бути справним. Якщо це не так, його потрібно замінити. Ми підготували корисну інструкцію, як зняти патрон з дриля або з шуруповерта та замінити його на інший.
Різновиди патронів
Фіксуючий елемент для робочого оснащення називається патроном. Коротко охарактеризуємо основні типи.

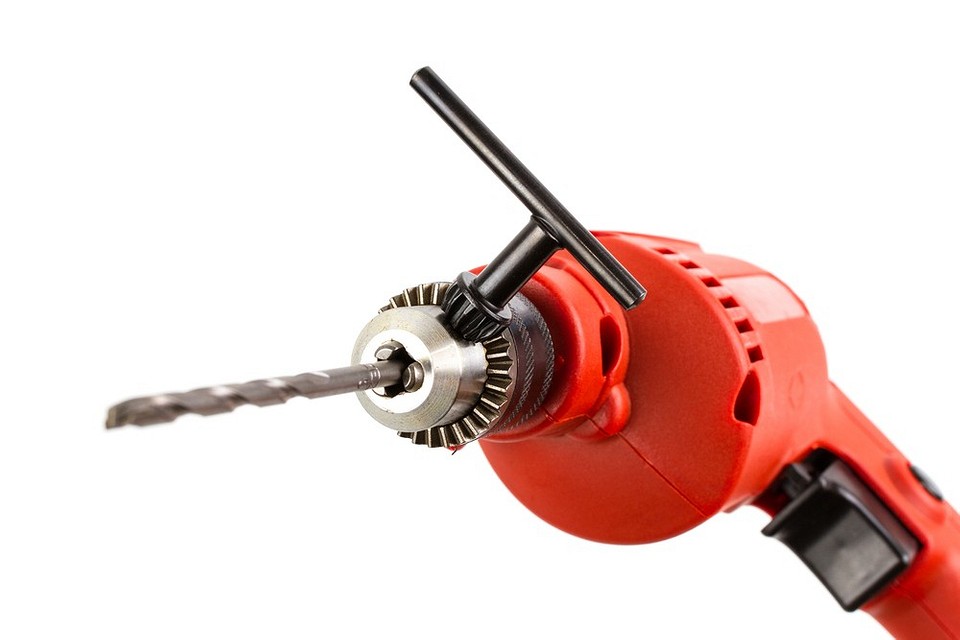

Зубчасто-вінцовий
Його легко впізнати за наявністю зубчастого вінця. Оснащення фіксується на посадковому місці гайкою, яка знаходиться на цанзі. Її затягують або відкручують спеціальним ключем. Найчастіше він має форму конічної шестерні, що входить в комплектацію інструменту. Для заміни оснащення його вставляють у спеціальний отвір на боковій стороні патрона і повертають. Губки відкриваються, і можна замінити оснащення. Після заміни губки затягують ключем.
Цікавий факт: зубчасто-вінцові патрони вважаються одними з найнадійніших. Вони забезпечують міцне з’єднання та довговічність, що робить їх ідеальними для важких робіт.

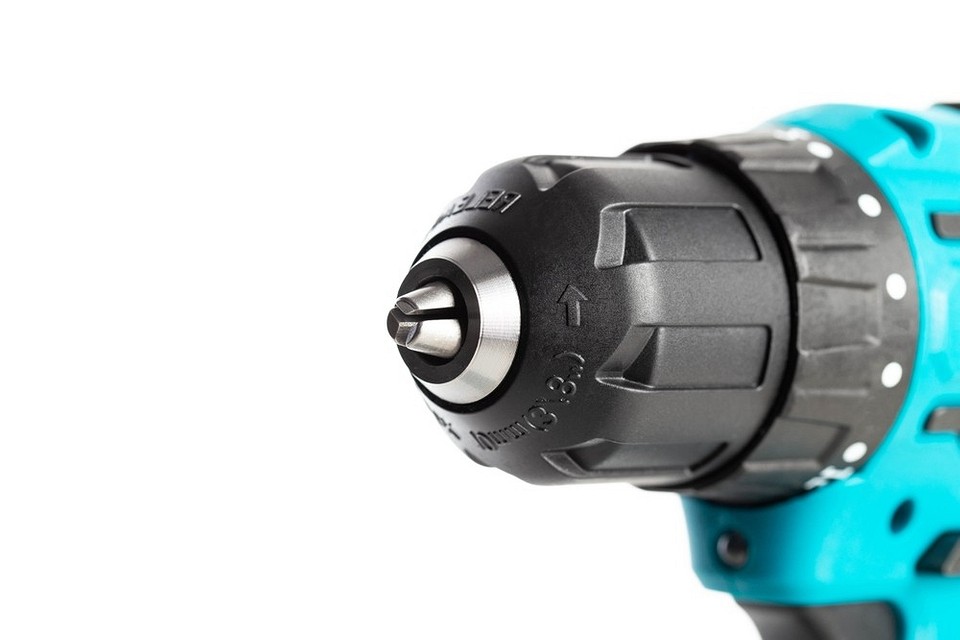

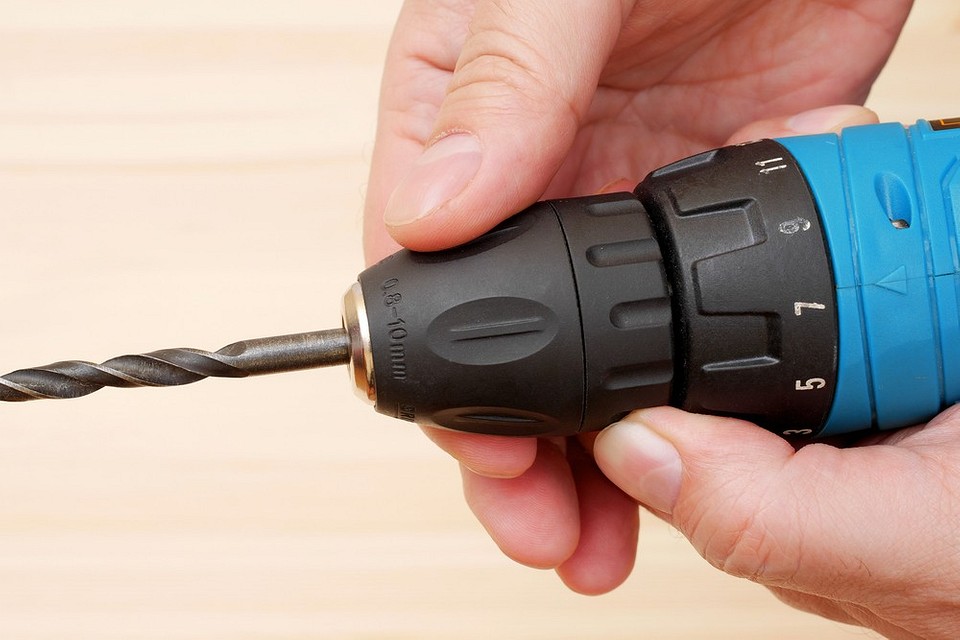

Швидкозатискний
Він є різновидом зубчасто-вінцового, але в цьому випадку ключ для затягування гайки не потрібен. Щоб змінити оснащення, потрібно повернути цангу рукою. На корпусі патрона є муфта, в деяких моделях їх дві. При їх повороті змінюється положення губок, які утримують оснащення. Швидкозатискні патрони менш надійні, ніж зубчасто-вінцові, але з ними набагато зручніше працювати.
Експерти рекомендують вибирати швидкозатискні патрони з металевим корпусом для збільшення терміну їх служби. Хоча вони можуть бути трохи дорожчими, їхня надійність значно вища порівняно з пластиковими аналогами.

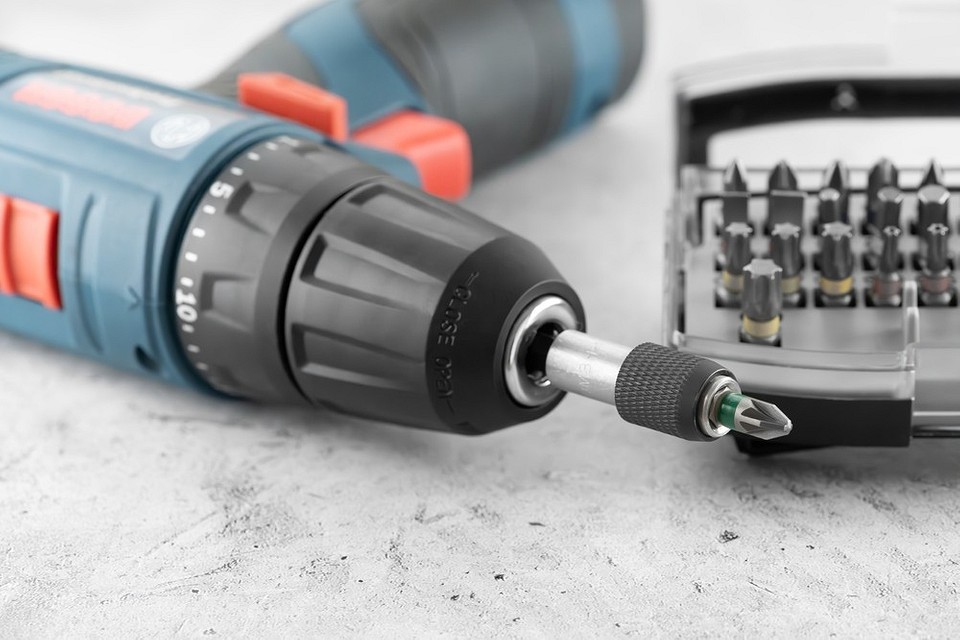

Рідше зустрічається електроінструмент із шестигранними фіксаторами-патронами. Вони призначені лише для утримання біт, свердла вони не фіксують. Найчастіше це акумуляторні викрутки. Корпуси патронів виготовляють із високоміцного пластику або металу. На професійному інструменті частіше встановлені металеві деталі, на побутовому – пластикові. Монтаж патрона здійснюється за допомогою різьбового або конусного з’єднання. Патрони розрізняються за посадковими розмірами. Це потрібно враховувати при виборі нової деталі. Якщо помилитися з розмірами, встановити елемент не вийде.
Перед покупкою нового патрона переконайтеся, що його розмір відповідає специфікаціям вашого дриля. Неправильний розмір може призвести до пошкодження інструменту.
Основні висновки:
- Існують різні типи патронів для дрилів, кожен з яких має свої переваги та недоліки.
- Зубчасто-вінцові патрони надійні, але вимагають використання ключа.
- Швидкозатискні патрони зручні, але можуть бути менш надійними.
- Важливо враховувати розмір патрона при його заміні.
Навіщо знімати патрон
Заміну патрона проводять у двох випадках. Перший – потрібно поставити оснащення меншого або більшого діаметра, ніж ті, на роботу з якими розрахований даний патрон. У цьому випадку його замінюють іншим патроном, що підходить за розмірами посадкового місця. Замінювати патрон потрібно і в разі його зносу або поломки. Є кілька ознак, що вказують на необхідність такої заміни.
- Затискні губки при переміщенні заїдають, рухаються ривками. Проблема не вирішується після змащення.
- Правильно закріплена оснастка провертається під час роботи. Зафіксувати її на місці не вдається.
- Вібрація кінчика оснастки. Майстри кажуть, що свердло починає бити. Так буває через сильний знос губок.
У рекомендаціях досвідчених майстрів підкреслюється, що якщо під час роботи електроінструменту помічені перелічені вище ознаки, потрібно міняти патрон. Зволікання може призвести до травми або псування інструменту.
Не ігноруйте ознаки зносу патрона. Своєчасна заміна допоможе уникнути травм та пошкодження інструменту. Завжди перевіряйте стан патрона перед початком роботи.
Інструкція, як зняти патрон з електричної дрилі
Перед заміною патрона потрібно визначити його вид і спосіб кріплення до валу електроінструменту. Найчастіше патрон фіксується на валу конусним або різьбовим з’єднанням.
Як зняти конусний патрон

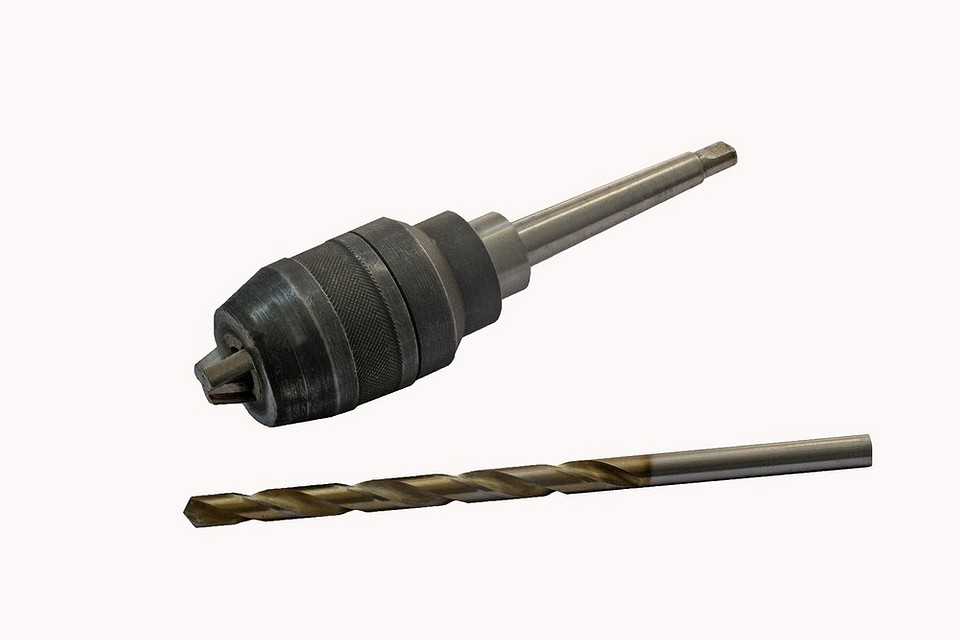

Патрон конусного типу не має додаткових кріплень. Він щільно вставляється в посадкове місце на корпусі електроінструменту і утримується в ньому натягом, який створює конусне звуження. Такий тип з’єднання застосовувався у всіх старих інструментах, зараз його частіше застосовують в ударних моделях. Щоб зняти конусний патрон, потрібно підготувати проставку, для цього відрізають фрагмент дерев’яного бруска, і невеликий молоток. Інструкція по зняттю патрона проста.
- Візьміть проставку, прикладіть її до тильної сторони патрона. Вона знаходиться біля корпусу електроінструменту.
- Нанесіть один несильний удар молотком.
- Поверніть патрон на чверть оберту або трохи менше, встановіть проставку, повторіть удар.
- Поверніть фіксатор ще раз, встановіть проставку, ударте молотком.
- Зробіть один-три повних оберти, щоб патрон зрушився з конуса і його можна було зняти.
Важливо розуміти, що зняти фіксатор можна тільки після відносно тривалого простукування, під час якого він буде поступово зрушуватися. Двох-трьох ударів недостатньо для зняття деталі. Якщо після декількох ударів патрон не рухається з місця, можливо, він заіржавів. Тоді потрібно взяти WD-40 або подібний склад, побризкати його всередину кріплення, залишити для розм’якшення забруднення. Через деякий час повторити спробу зняття патрона.
Знаєте, що конусні патрони використовуються не тільки в дрилях? Їх також можна зустріти в деяких типах токарних верстатів, де потрібна висока точність і надійність фіксації.
Як зняти з дрилі патрон з різьбою

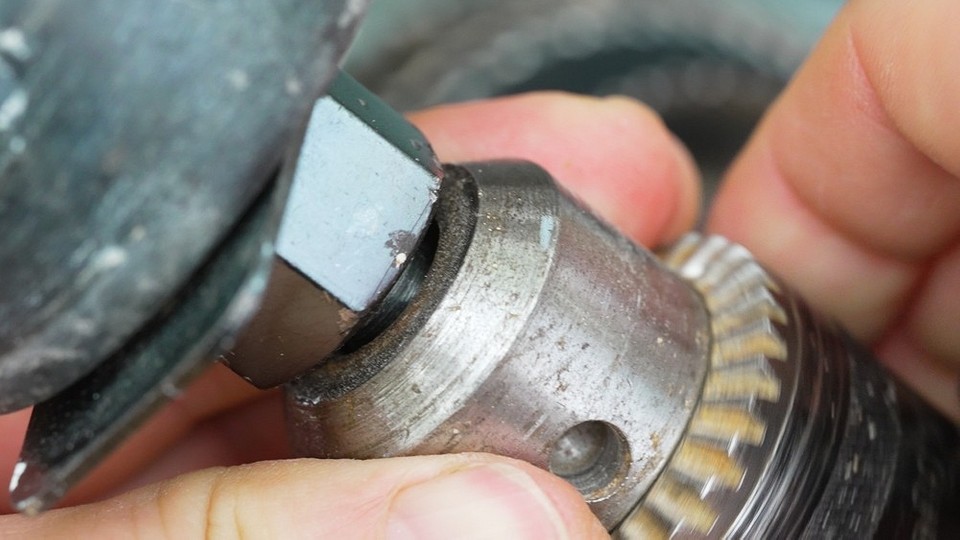

Такі патрони закріплені на валу електроінструменту за допомогою різьби. Для демонтажу їх потрібно відкрутити. При цьому треба врахувати два важливих моменти. У конструкції передбачений стопорний гвинт, який додатково утримує патрон на штоку. Він знаходиться по центру дна патрона. Щоб його побачити, потрібно повністю розжати фіксуючі губки. Другий момент – використання принципів пасивної безпеки. Це означає, що і стопорний гвинт, і патрон закручені зворотньою різьбою, що запобігає їх самовільному відкручуванню в процесі роботи. Знімають різьбовий патрон так.
- Затисніть патрон в лещатах. Замок повинен бути досить міцним, щоб деталь не зрушувалася.
- Повністю розведіть притискні губки. Визначте тип стопорного гвинта, підберіть під нього викрутку. Може знадобитися шліцева або хрестова, рідше шестигранник або зірочка. Важливо правильно визначити форму і розміри викрутки, інакше великий ризик зірвати грані гвинта. В цьому випадку його доведеться висвердлювати, що сильно ускладнює процес.
- Викрутіть стопорний гвинт, при цьому врахуйте, що у нього зворотна різьба.
- Зніміть патрон зі штока. Для цього затисніть в ньому ключ-шестигранник і використовуйте його в якості важеля. Це значно спрощує відкручування.
Багато хто стикається з проблемою, як зняти старий патрон з дрилі, якщо перед цим його довгий час не відкручували. В цьому випадку різьба «закисає» і не піддається. Майстри радять прогріти зовнішню частину патрона будівельним феном. Під впливом високої температури різьба послаблюється, після цього її легше відкрутити. Можна спробувати залити в різьбу WD-40, але це не завжди виходить.
Якщо у вас виникли проблеми з відкручуванням патрона, спробуйте використати ударний гайковерт. Він може допомогти зрушити заіржавілу різьбу без пошкодження інструменту.
Основні висновки:
- Для зняття конусного патрона потрібна проставка та молоток.
- При знятті різьбового патрона важливо враховувати наявність стопорного гвинта та зворотню різьбу.
- Якщо патрон не відкручується, можна спробувати прогріти його будівельним феном або використати WD-40.
Як поставити патрон
Перед тим як поставити патрон, потрібно підготувати для нього посадкове місце. Його треба очистити і ретельно протерти ганчіркою. Після цього бажано нанести на різьбу стопорного гвинта крапельку анаеробного герметика слабкої фіксації. Це запобіжить самовільному відкручуванню. Далі приступають до складання, його виконують строго у зворотному порядку. Роблять це так.
- Різьбове з’єднання. Патрон накручують на різьбу на штоку електроінструменту. Розводять притискні губки, ставлять на місце стопорний гвинт, закручують його викруткою.
- Конусне з’єднання. Електроінструмент перевертають валом вгору, ставлять на тверду опору. Беруть патрон і з зусиллям вставляють його в посадкове місце.
Важливо. Перед установкою треба переконатися, що розміри посадкового місця у старого і нового патрона однакові.
При установці нового патрона переконайтеся, що він надійно закріплений. Неправильна установка може призвести до нещасних випадків під час роботи.
Як зняти з дрилі самозатискний патрон

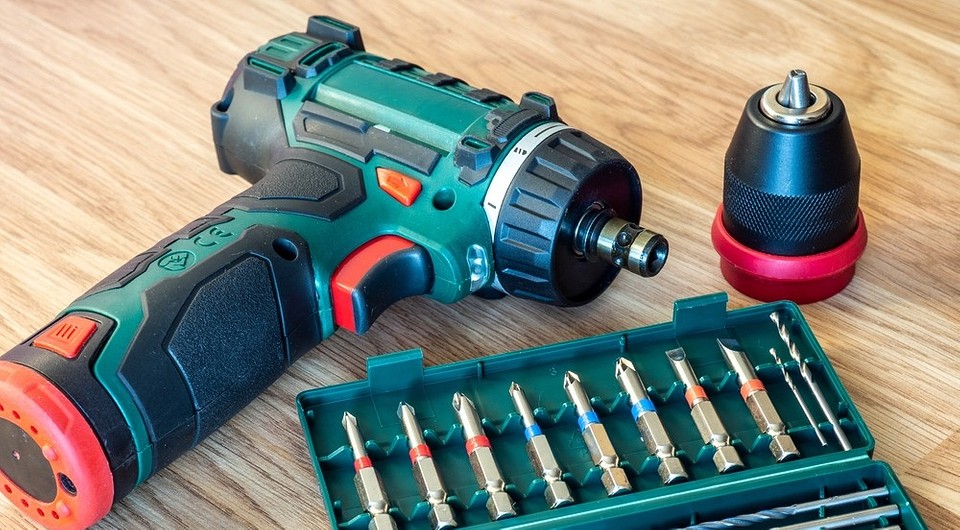

Швидкозатискні патрони частіше за все кріплять на різьбове з’єднання, але так буває не завжди. В деяких моделях використовують більш зручне для зняття, але не таке надійне шліцьове. Якщо патрон закріплений на різьбу, його знімають так, як описано вище. Зі шліцьовими з’єднаннями поступають інакше. В цьому випадку фіксатор тримається на шліцах, його потрібно повернути, щоб розібрати з’єднання. Роблять це так.
- Обхопіть верхнє кільце патрона так, щоб воно не рухалося.
- Поверніть нижнє кільце, воно повинно зрушитися до позначки, яка нанесена на корпус патрона. Коли кільце встане на місце, буде чути клацання.
- Потягніть патрон, щоб зняти його зі штока електроінструменту.
Чи знали ви, що перші самозатискні патрони були розроблені ще в 19 столітті? Вони значно спростили процес заміни інструментів, зробивши роботу більш ефективною.
Після зняття патрона посадкове місце очищають, протирають ганчіркою. Потім підбирають інший патрон, при цьому орієнтуються на розміри посадкового місця. Деталь надягають на шток, рухають до упору. Після цього повертають нижнє кільце до клацання, щоб защелкнути шліцьове з’єднання.
В 2026 році ціни на заміну патрона дриля в сервісних центрах в Україні коливаються від 300 до 800 гривень, залежно від типу патрона та складності робіт. Якщо ви вирішите зробити це самостійно, вартість нового патрона може скласти від 150 до 500 гривень.
#### Основні висновки:
- Перед установкою нового патрона необхідно очистити посадкове місце.
- При установці різьбового патрона важливо нанести герметик на стопорний гвинт.
- Для зняття самозатискного патрона потрібно повернути нижнє кільце до клацання.
