ПНД труби: надійні з’єднання своїми руками – покрокова інструкція

Монтуєте водопровід з ПНД труб? Шукаєте надійні способи з’єднання? Ця стаття допоможе вам створити герметичну систему. Ми розглянемо різні методи з’єднання ПНД труб між собою та з іншими матеріалами. Ви дізнаєтесь, як з’єднати ПНД трубу з поліпропіленовою трубою, а також як з’єднати пластик зі сталлю або міддю. Зробіть свій водопровід довговічним!

Основні методи з’єднання ПНД труб

Існує кілька способів з’єднання ПНД труб. Найпоширеніші – зварювання та використання фітингів. Зварювання забезпечує міцне та герметичне з’єднання, але вимагає спеціального обладнання та навичок. Фітинги дозволяють швидко та легко змонтувати водопровід, але такі з’єднання можуть бути менш надійними. Розглянемо кожен спосіб детальніше.

Як з’єднати ПНД труби між собою

Для з’єднання ПНД труб між собою використовують зварювання або фітинги. Який спосіб обрати? Все залежить від ваших потреб та можливостей. Зварювання забезпечує максимальну надійність, але вимагає спеціального обладнання. Фітинги – це швидкий та простий спосіб, але він може бути менш надійним.

Зварювання

Зварювання – це найнадійніший спосіб з’єднання ПНД труб. Важливо, щоб зварювання виконував досвідчений майстер. Якщо ви зварюєте поліетилен вперше, потренуйтеся на обрізках. Переконайтеся, що елементи розташовані вздовж однієї осі. Пластик повинен плавитися рівномірно, без непрогрітих частин і великих напливів.

Освоїти технологію нескладно. Проте, вартість хорошого обладнання може бути високою. Тому цей метод рідко використовують для швидкого монтажу дачного водопроводу своїми руками. Зварювання буває двох видів: встик та з використанням електрозваних муфт.

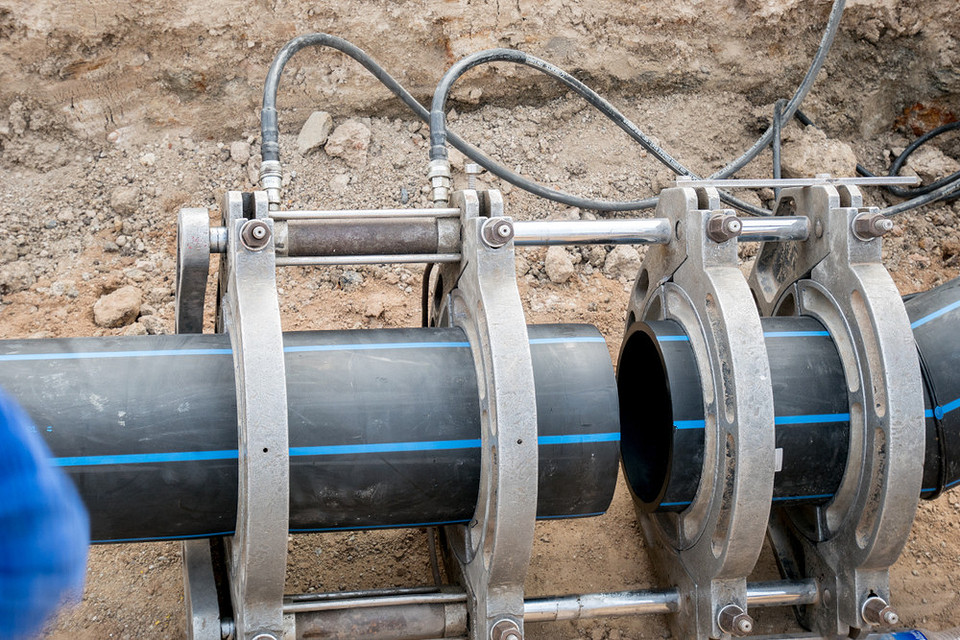

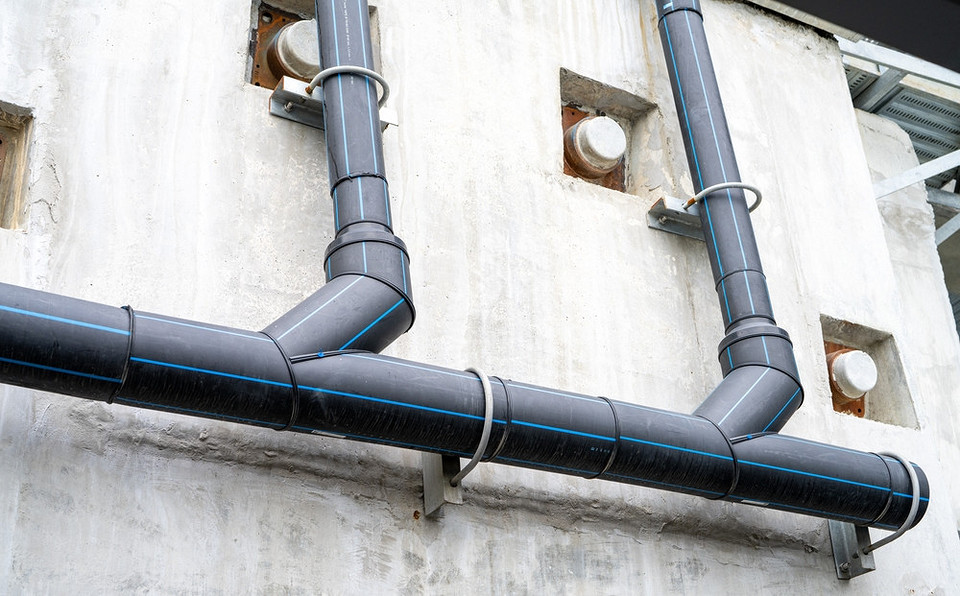

• Встик. Ви з’єднуєте дві труби за допомогою центратора. Фіксуєте їх та надягаєте зверху нагрівальний елемент. Пластик плавиться, а потім застигає. Щоб прокласти водопровід під кутом або зробити відгалуження, встик можна приварити ПНД-відвід або трійник.
• З використанням електрозваних муфт. Принцип той самий – розплавлення та застигання. Але на вільні кінці спочатку надягають пластикову муфту з виведеними назовні контактами для підключення струму. Цей спосіб використовують, якщо зварювальний апарат неможливо встановити в зоні монтажу.

Експерти рекомендують використовувати зварювання для підземних водопроводів. Це забезпечить максимальну герметичність і довговічність системи. Зварювання – це інвестиція в надійність вашого водопостачання.

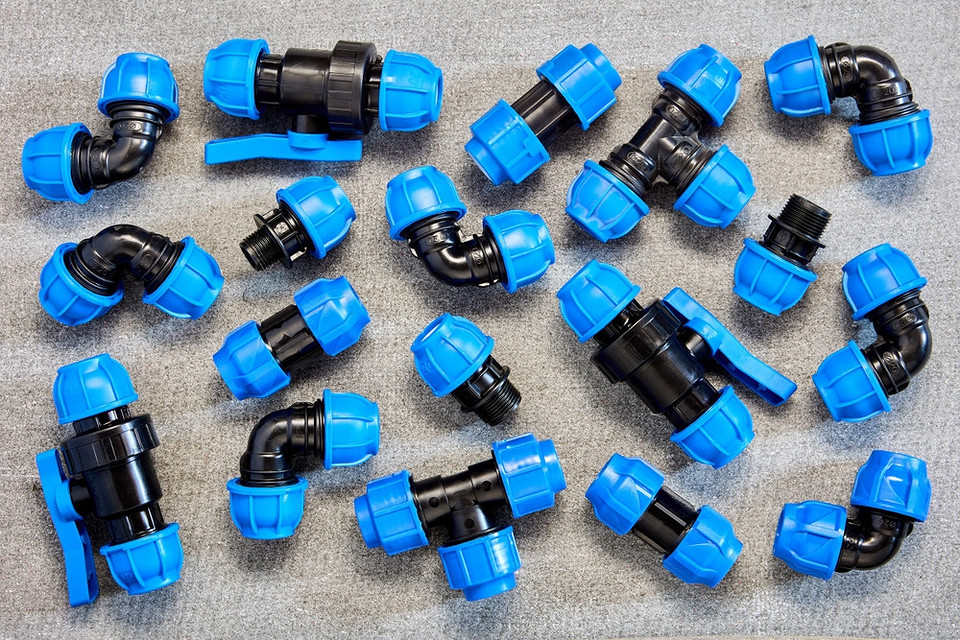

Компресійні фітинги

Компресійні фітинги – це пластикові деталі. Вони дозволяють швидко змонтувати водопровід без зварювання. Для роботи знадобляться спеціальні прес-кліщі та інструмент для зачистки торців. Компресійні фітинги можна знімати. Це дозволяє замінити пошкоджену ділянку або прокласти додаткову гілку системи.

Проте, будь-які роз’ємні з’єднання ПНД-труби фітингами завжди поступаються в надійності нероз’ємному зварному шву.

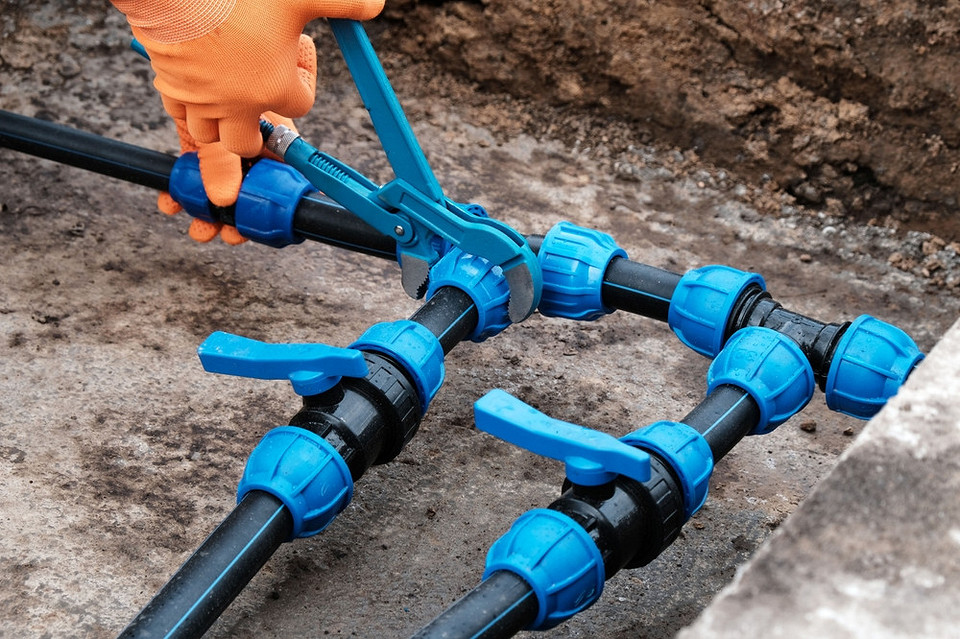

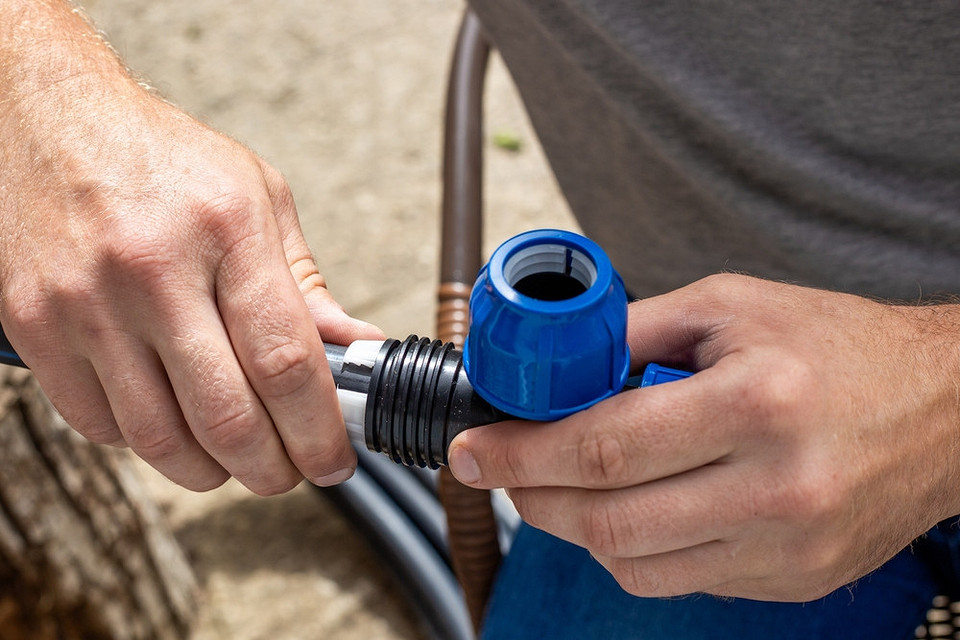

Працювати з компресійними фітингами дуже просто. Заведіть вільні кінці в отвори фітинга. Потім затягніть кліщами накидну гайку. Перед початком роботи торці потрібно зачистити від задирок, промити та висушити, намилити. Найскладніша частина – затягування гайки. Слабко – стик дасть течу. Занадто сильно – круглий торець стане овальним. Спочатку потренуйтеся на обрізках.

Компресійні фітинги потрібно мінімум раз на рік підтягувати. Під тиском гайка поступово слабшає. Тому такий метод монтажу не підходить для підземного або замурованого за гіпсокартоном водопроводу.

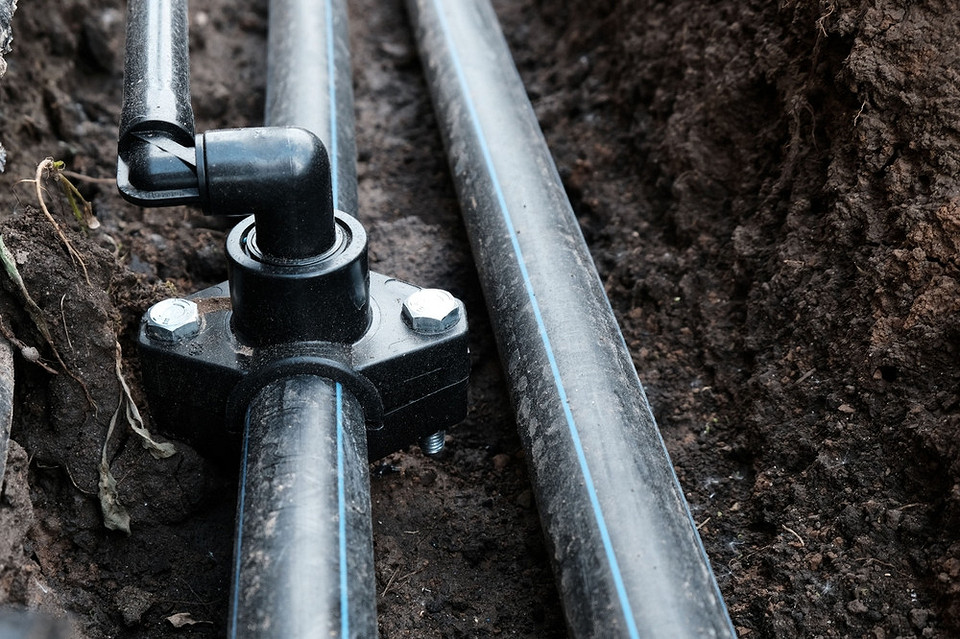

Інші фітинги

Побутові водопроводи з ПНД або зварюють, або монтують за допомогою компресійних елементів. Але є й інші з’єднання. Їх частіше використовують у промислових системах. Проте, ви можете обрати їх і для дому.

• Фланці. Металеві кільця на втулках. Кільце надягають на втулку. Потім вставляють її в трубний отвір і приварюють. Після цього кільця з’єднують за допомогою довгих болтів. Їх вставляють у заздалегідь підготовлені отвори.
• Муфти. Аналог компресійних фітингів. Торці заводять в отвори, а потім затягують кілька болтів навколо кожного. Рішення підходить для трубопроводів великих діаметрів.

Обирайте фітинги, які відповідають діаметру ваших труб. Неправильний розмір може призвести до протікання та пошкодження системи. Завжди перевіряйте розміри перед покупкою та монтажем.

Як правильно з’єднати ПНД-трубу з поліпропіленовою

Здається, що два легкоплавкі пластики можна нагріти та зварити один з одним. Але це велика помилка. Склад полімерів різний. Температура плавлення теж відрізняється. В точці з’єднання виникне внутрішнє напруження. Зварний шов не витримає навантажень і швидко потече. Надійніше обрати з’єднання з двох елементів.

Що підійде для стикування ПНД і ПП?

• Різьбові з’єднання. У ПНД вставляють втулку особливої форми. Вона тримається всередині за рахунок розпірних пелюсток. Для додаткової фіксації зверху на трубу надягають металеву гайку. Її фіксують ключем. Відповідна частина – нероз’ємна деталь з різьбою на одному кінці та ПП-втулкою. Її до поліпропілену просто приварюють. Між собою частини з’єднуються за допомогою різьби. Втулки для ПНД бувають прямими та кутовими. Це дозволяє повернути трубопровід під 90 градусів. Є трійники, які допомагають поставити на трубопровід лічильник, підключити насос. Відповідну частину для ПП можна закріпити методом холодної зварки – за допомогою спеціального клею. Але ризик протікання при такому монтажі набагато вищий.
• Компресійні муфти. Монтаж теж простий. Але для нього потрібні спеціальні прес-кліщі. ПП і ПНД заводять в різні кінці муфти. Фіксують стопорними кільцями, а потім – накидними кришками-гайками. Їх потрібно затягнути ключем з максимальним зусиллям, але акуратно. Компресійні фітинги теж можуть бути кутовими, прямими, зробленими у вигляді трійників або хрестовин. З їх допомогою можна з’єднувати мережі різних діаметрів. Для цього шукайте нерівнопрохідний фітинг.
• Фланцеві кільця. Їх частіше використовують на великих промислових трубопроводах. Але вдома теж можна, якщо ви знайдете фланець потрібного розміру. З’єднання включає два металевих і одне гумове ущільнювальне кільце, пластикові втулки, довгі болти. В металі є отвори під спеціальні довгі болти. В труби вставляють пластикові втулки. Надягають зверху металеві кільця. З ПНД пластик зварюють. З ПП – зварюють або приклеюють. Після цього між кільцями ставлять ущільнювач. В кільця вставляють болти та затягують. У продажу також можна знайти фланці з поліпропіленовими кільцями. Але їх надійність нижча, ніж у металевих.

Щоб отримати довговічне з’єднання ПНД і ПП, дотримуйтеся наступних правил.

• Підготуйте торці до монтажу. Очистіть від пилу зсередини та зовні. Обробіть кромку по інструкції виробника фітингів. Приберіть стружку. Перед встановленням компресійної муфти торець радять намилити. На зовнішній стінці – відмітити довжину, рівну половині довжини муфти.
• Регулярно підтягуйте будь-які з’єднувачі. І різьба, і компресійні гайки розбовтуються з часом. Стик між трубопроводами з різних матеріалів не радять замуровувати в штукатурці або ховати в глухому коробі. З’єднання повинно бути доступне для періодичного обслуговування.
• Щоб стик був надійним, важливо правильно обрати розміри фітингів. Вони можуть бути вказані в мм або дюймах. Для ПНД також важливе співвідношення товщини стінок і діаметра – SDR. У мережі та компресійного фітинга воно повинно бути однаковим.

Розмір, вказаний в описі з’єднувального елемента, повинен точно відповідати розміру труби. Якщо фітинг надягається на неї зверху, як фланець або компресійна муфта, його розмір повинен бути рівний зовнішньому діаметру труби. Для втулок – внутрішньому. У ПНД і ПП-труб виробники частіше вказують умовний зовнішній діаметр. Внутрішній розраховують як зовнішній мінус дві товщини стінки.

Для різьбових стикувальних елементів виробники також вказують діаметр різьби, її тип – зовнішня або внутрішня. Діаметр може бути вказаний в дюймах або міліметрах. Дюймову та метричну різьбу стикувати не можна: їх роблять за різними стандартами. Через це деталі погано фіксуються.

З’єднання ПНД і металевої труби

Фітингів для переходу зі сталі на поліетилен багато. Є рішення і для переходу на мідь. Виробники пропонують роз’ємні та нероз’ємні з’єднання. Але способів, які не вимагають зварювання, практично немає.

• Готові перехідники у вигляді гладких труб. У магазинах сантехніки можна знайти перехідники ПЕ-сталь. В них полімер і метал вже з’єднані. Вам залишиться лише приварити кожну частину до відповідної труби.
• Готові перехідники з металевою різьбовою частиною. Вона зроблена зі сталі (для сталевого трубопроводу) або латуні (для мідного). Сталь з латунню і мідь зі сталлю стикувати не можна: почнуться хімічні реакції, метали швидко зруйнуються. Металевий наконечник прикручують напряму до різьби труби або за допомогою спеціальної муфти. Полімерну частину перехідника приварюють до ПНД.
• Готові перехідники з пластиковою різьбовою частиною. Повністю зроблені з полімерного матеріалу. На ПНД їх фіксують за допомогою компресійної натяжної гайки, на металі – різьбою. З’єднання менш надійне, ніж металеве різьбове.

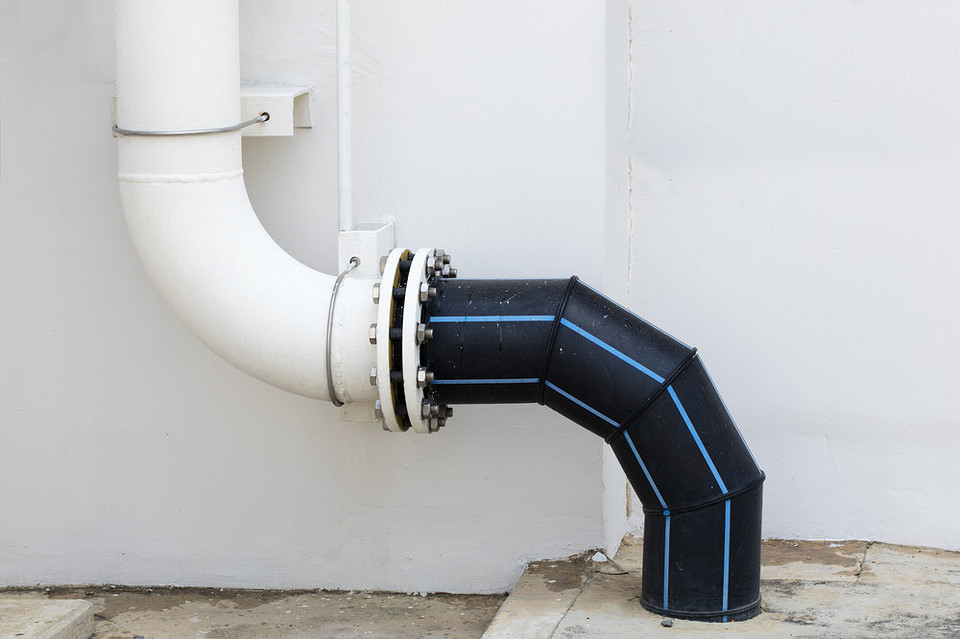

• Фланці. Виглядають як два металевих кільця і пластикова втулка. До сталі метал приварюють. До поліетилену приварюють втулку, на яку заздалегідь надіто кільце. Між собою кільця з’єднують довгими болтами з гайками.
• Хомути. Принцип монтажу схожий на фланцевий. До кожної труби приварюють втулку з відповідного матеріалу. Їх стикують. На стик надягають ущільнювальне кільце і хомут, який затягують за допомогою забивного клина.
• Обжимні муфти. Єдиний метод, який не вимагає зварювання. Кінці труб просто вставляють в муфту. Потім затягують болти, які входять в комплект. Такі муфти використовують і для ремонту пошкоджених трубопроводів. Вони герметичні та служать довго, незважаючи на просту установку. Але розраховані в основному на промислові системи. Знайти муфту діаметром менше ДУ50 практично неможливо.

Як з’єднати труби ПНД для водопроводу з металом, щоб знизити ризик протікань? Зварні стики потрібно ретельно перевірити. Це потрібно зробити перед тим, як ховати систему в глухий короб або закопувати в землю. Сталь після зварювання потрібно додатково обробити для захисту від іржі. Наприклад, пофарбувати. Різьбові, обжимні та компресійні з’єднання доведеться регулярно підтягувати. Тому їх не радять глибоко закопувати в землю або ховати в коробі за плиткою.

Як знизити ризик протікань

Будь-який стик – потенційно слабке місце. Тому важливо дотримуватися правил монтажу та вибирати якісні матеріали. Це допоможе вам створити надійний та довговічний водопровід.

• При розробці схеми трубопроводу намагайтеся зменшити кількість стиків.
• Вибирайте нероз’ємну стиковку скрізь, де це можливо.
• Переконайтеся, що фітинги розраховані на максимальний тиск у вашій мережі.
• Витримуйте відстань мінімум в 50 мм від стиків двох торців до вигинів мережі, додаткових відгалужень, інших потенційно аварійних ділянок.
• При прокладанні водопроводу під землею постарайтеся зменшити навантаження на стики. Пластик не любить тиск і вібрацію. Не ведіть мережу під в’їздом, пішохідними доріж
